עזרה בלחיצת cat 6 לשקע גוויס rg 45

dondi · שליחה #1 09/09/2010 23:35

שלום לכולם
יש לי בבית כבילה בקירות של cat 6 וקניתי שקעי גוויס מתאימים כולל את המתאמים עצמם.
העניין הוא שלא הצלחתי להבין מההוראות של המתאמים מה הסדם של הגידים שצריך להיות בתוך השקע.
מה שקניתי זה את http://www.mediagalaxy.co.il/rec/743
אשמח לעזרה
תודה
לעונים

שליחה #2 10/09/2010 0:53

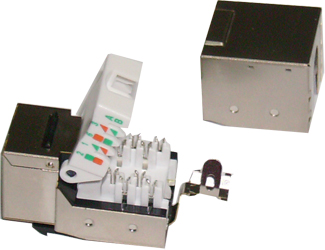

הצבעים מסומנים לך על המכסה לחיצה עם ציורים של משולשים.....

תמונה

urisavor · שליחה #3 10/09/2010 2:04

עוד פרט קטן - תבחר לך מצב "A" או "B" וחווט את כל הבית באותו מצב - אין שום משמעות לאיזה תבחר, כל עוד אתה מתמיד בבחירה.
עוד רמז קטן: המשולשים מציינים שהגיד מסומן בלבן וצבע לסירוגין, והמלבנים זה גיד צבוע רצוף.

dondi · שליחה #4 10/09/2010 8:25

מצטער. לא הבנתי.
הצבעים על השקע הם לא אותם צבעים של החוטים.
גם לא הבנתי את עניין המשולשים והריבועים.

שליחה #5 10/09/2010 8:33

בבקשה: http://www.hometheater.co.il/modules.ph ... 20#1015120

תקח בחשבון ששקעי RJ45 סינים מותאמים לCAT5. הCAT6 טיפונת יותר עבה לכן הגיד אלול להשבר.

dondi · שליחה #6 10/09/2010 10:50

תודה על ההפניה
אבל עדיין לא ברור לי מה זה משולש ומה זה ריבןע
וכן יש לי גיד תשיעי חשוף שאין לו מקום בשקע. מה עושים איתו?

פילפלון · שליחה #7 10/09/2010 12:36

תודה על ההפניה
אבל עדיין לא ברור לי מה זה משולש ומה זה ריבןע
וכן יש לי גיד תשיעי חשוף שאין לו מקום בשקע. מה עושים איתו?
...

בכבל ישנם 8 גידים המסודרים בזוגות,כל זוג בנוי מגיד אחד צבעוני,וגיד אחד לבן + אותו צבע של הגיד המלופף איתו.
דוגמא:לריבוע ירוק אתה מחבר גיד ירוק,ולמשולש ירוק,אתה מחבר את בן זוגו של הגיד הירוק.
ככה ישנם 4 זוגות:זוג ירוק,זוג כתום,זוג כחול,זוג חום,ומה שנשאר לך זה הסיכוך של הכבל,אותו את מחבר לטבעת של המחבר אשר גם אמורה לתפוס את הבידוד החיצוני של הכבל.

זורו44 · שליחה #8 10/09/2010 14:02

dondi · שליחה #9 10/09/2010 14:12

פילפלון כתב:
תודה על ההפניה
אבל עדיין לא ברור לי מה זה משולש ומה זה ריבןע
וכן יש לי גיד תשיעי חשוף שאין לו מקום בשקע. מה עושים איתו?
...
בכבל ישנם 8 גידים המסודרים בזוגות,כל זוג בנוי מגיד אחד צבעוני,וגיד אחד לבן + אותו צבע של הגיד המלופף איתו.
דוגמא:לריבוע ירוק אתה מחבר גיד ירוק,ולמשולש ירוק,אתה מחבר את בן זוגו של הגיד הירוק.
ככה ישנם 4 זוגות:זוג ירוק,זוג כתום,זוג כחול,זוג חום,ומה שנשאר לך זה הסיכוך של הכבל,אותו את מחבר לטבעת של המחבר אשר גם אמורה לתפוס את הבידוד החיצוני של הכבל.
...

תודה, עכשיו ברור
