מד טמפ' אלחוטי פשוט לדוד שמש

yaronshani · שליחה 11/02/2010 20:14

בגדול זה רעיון של אבא לפני כמה עשרות שנים

הוא התחיל אותו אבל הסתבך בלהעביר חוטים בכל הבניין,מן הסתם

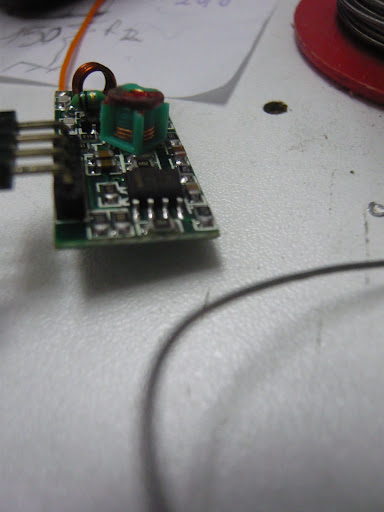

אחרי שהוא גילה את המשדר ומקלט הפצפוניים שקניתי בכמה דולרים החלטנו שחוזרים לבנות את זה,הפעם באלחוטי.
כבר 90% מוכן,יש רק לכייל את הטמפ' ולהכניס הכל לקופסאות.

תמונה

[img2=550x412]http://lh5.ggpht.com/_ikkl2d9d6I0/S3Q_l ... 030407.JPG[/img2]

[img2=550x412]http://lh3.ggpht.com/_ikkl2d9d6I0/S3Q_o ... 030410.JPG[/img2]

עלות כ8 דולר למי שיש חלקים בסיסיים בבית

Itay_Pollak · שליחה 11/02/2010 22:39

אתה מעביר מידע אלחוטי ומודד טמפרטורה ב-8 דולר?

yaronshani · שליחה 11/02/2010 23:13

כן
המשדר מקלט עולים 8 דולר,אני הזמנתי 8 אז יצא הרבה פחות(כ5 דולר)
מגברים,קומפרטורים,מודדים,נגדים,קבלים וכו' נחשבים ציוד בסיסי לדעתי

ariekarp · שליחה 12/02/2010 8:26

ירון, שאפו גדול על כל הרעיונות המדליקים, הידע, כושר המצאה והמרץ

אתה DIYer אמיתי.
איזה משדר מקלט זה? מאיפה אתה מזמין?

yoavidor · שליחה 12/02/2010 10:53

נשמח לקבל פרוט על הפרוייקט (בהנחה שלא רשמת פטנט...)

יואב.

tvholic · שליחה 12/02/2010 11:17

תזכה לחיים ארוכים!!!

אתמול נכנסתי להתקלח וגיליתי על ההתחלה שהמים לא מספיק חמים

ואז חשבתי לעצמי איך אין לי לעזאזל מד טמפרטורה ולהימנע מכניסות ספקולטיביות למקלחת...

yaronshani · שליחה 12/02/2010 12:59

תודה רבה על ההתעיינות

מה שבניתי נוא לא פטנט ולא נעליים,סתם מוצר שבונים בשביל הנוחות בבית

משדר ומקלט
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT

בקצרה על המעגל של המשדר:
2 מגברים יוצרים שן מסור
מכניסים את השן מסור הזה לקומפרטור
הרגל השנייה של הקומפרטור היא הטרמיסטור שהוא המד טמפ'
היציאה של הקופמרטור היא גל מרובע משתנה בהתאם לטמפ'
הכל מוכנס למשדר וזהו.
(המעגל בתמונה השנייה)

המקלט הוא הכי פשוט
LOW PASS פילטר פשוט באמצעות נגד וקבל.. הכל נכנס למד מתח.

ariekarp · שליחה 12/02/2010 17:42

yaronshani כתב:
המקלט הוא הכי פשוט
LOW PASS פילטר פשוט באמצעות נגד וקבל.. הכל נכנס למד מתח.
...

לאן אתה מצמיד את הטרמיסטור בדוד?
חלק בעיתי קצת נראה לי עם התעסקות לכייל את המתח לעומת טמפרטורה בפועל.

אומנם לא "המצאה ולא נעליים" כמו שאתה אומר, אבל זה פיתוח יישום נחמד מאד.
כל הכבוד

yaronshani · שליחה 13/02/2010 13:12

ariekarp כתב:
yaronshani כתב:
המקלט הוא הכי פשוט
LOW PASS פילטר פשוט באמצעות נגד וקבל.. הכל נכנס למד מתח.
...
לאן אתה מצמיד את הטרמיסטור בדוד?
חלק בעיתי קצת נראה לי עם התעסקות לכייל את המתח לעומת טמפרטורה בפועל.

אומנם לא "המצאה ולא נעליים" כמו שאתה אומר, אבל זה פיתוח יישום נחמד מאד.
כל הכבוד
...

תודה על המחמאות

הטרמיסטור נמצא רק במשדר.
הוא הולך לקופמפרטור ביחד עם השן מסור.
בסופו של דבר מה שיוצא למשדר זה גל מרובע בגודל 100 הרצ.
שהטמפ' גבוה ה DUTY CYCLE של הגל עולה והטמפ' נמוכה ה DUTY CYCLY יורד.

המקלט מקבל את הגל המרובע הנ"ל ומכניס אותו ל LOW PASS FILTER
ובערך כמו שספקים עובדים יוצא מתח ישר.
מתי שהטמפ' גבוה המתח גבוה ומתי שהטמפ' נמוכה המתח נמוך.
כל מה שנשאר הוא מד מתח.

ariekarp · שליחה 13/02/2010 21:02

ירון, הבנתי את הרעיון, רק שאלתי לאן בדוד אתה מצמיד את הטרמיסטור שיחוש את טמפרטורת המים ואיך אתה מכייל.

yaronshani · שליחה 13/02/2010 21:19

ariekarp כתב:ירון, הבנתי את הרעיון, רק שאלתי לאן בדוד אתה מצמיד את הטרמיסטור שיחוש את טמפרטורת המים ואיך אתה מכייל.
...

חשבתי היכן במעגל

הטרמיסטור יושב על הצינור של המים חמים,כמה שיותר קרוב לדוד.
החיסרון הוא שצריך לפתוח את המים בשביל שהצינור יתחמם.
הבעיה בבניין שלי שהדוד נמצא במקום לא נוח,ואני לא רוצה לקדוח בו על מנת להכניס את הטרמיסטור.
לכן צריך לפתוח את המיים חמש שניות לפני שתתקבל טמפ' נכונה.
עוד חיסרון הוא שבחדר של הדוד אין חשמל כל עוד הדוד לא דולק,אז המד טמפ' משדר רק מתי שהדוד דולק

ariekarp · שליחה 13/02/2010 21:59

לזה התכוונתי. ייתכן שאם יש טרמיסטור קטן ניתן להדק אותו לטרמוסטט המכני של הדוד ולדחוף אותו פנימה לתוך ה"כיס" יחד איתו.

yaronshani · שליחה 13/02/2010 22:01

ariekarp כתב:לזה התכוונתי. ייתכן שאם יש טרמיסטור קטן ניתן להדק אותו לטרמוסטט המכני של הדוד ולדחוף אותו פנימה לתוך ה"כיס" יחד איתו.
...

אני אבדוק את מה שאתה אומר,הטרימסטור בגדול יכול להיכנס לכל מקום,בערך 3 מילמטר על 3 מילמטר

אחדשיודע · שליחה 14/02/2010 20:04

הרעיון ישן והבעיה העיקרית לדעת מה קורה מעל מד הטמפרטורה שנמצא בתחתית הדוד ואינו מייצג את מה שקורה כמו כן המשדרים והמקלטים האלו אינם אמינים ולא ניתן להסתמך עליהם ידוע לי כי יש פטנט על מוצר כזה שגם שולט על החימום שיצא לפני כמה שנים ושווקו הופסק בגלל בעיות קליטה .

yaronshani · שליחה 14/02/2010 20:10

שלום אחד שיודע
היום גיליתי שאכן הטרמוסטט יושב בתחתית,ולכן לא ניתן להשתמש בו,חזרתי לצינורות.
בקשר לדיוק,דיוק של 2 מעלות +- לא קריטי בשביל כזה שימוש. אבל בכל מקרה המד הוא מאוד מדוייק. שיטת הקידוד שאני משתמש בה נמצאת בשימוש גם באודיו,אם היא מספיק מדוייקת בשביל אודיו בטח מספיקה בשבילי.
המשדר והמקלט מוצהרים על קילומטר,אולי הם לא קילומטר אבל בתוך הבניין קלטו בתוך המעלית אפילו!,שלא נדבר שהסתובבתי ברחוב בשביל לבדוק קליטה. אני בטוח שלא יהיה לי בעיה עם זה.

ד"א
היום אני ארכיב את הכל על הדוד כניראה ונבדוק את המערכת

אחדשיודע · שליחה 14/02/2010 20:21

שיהיה בהצלחה
ברם תזהר לא להזיז ואו להוציא את התרמוסטט הדוד יכול להתפוצץ !!! אם לא תהיה חישה. התרמוסטט הוא גם מפסק (בימטל) וכל תקלה בו יכולה לגרום לחימום בלתי פוסק עד כדי פיצוץ הדוד (ואו פריצת שסתום הביטחון ) . כמו כן אינך יכול להפעיל משדר כך סתם הוא חייב אישור של משרד התקשורת ואם מה שאמרת לגבי המרחק נכון הרי שלבטח יש בעיית רוחב פס ושידור בזמן ובעוצמה מעל המותר בקיצור החיים לא פשוטים

yaronshani · שליחה 25/02/2010 18:32

קצת עדכונים
בדקתי את המד טמפ' והוא עובד מאוד טוב
בעיות של קליטה לא היו לי בכלל,לא ציפיתי גם שיהיה
הצלחתי לטייל איתו ברחוב אפילו בלי בעיות של קליטה.
הוא מאוד יציב ומדוייק,מאוד ממליץ לפרויקט DIY!

[img2=550x412]http://lh3.ggpht.com/_ikkl2d9d6I0/S4ajp ... 030455.JPG[/img2]

avi_nataf · שליחה 01/05/2010 0:24

ירון, יצא לך לבדוק מה קורה ששני משדרים נמצאים באותו אזור? האם המקלט יודע לזהות את "בן הזוג" שלו ולהראות קריאה נכונה ולא של השכן....

yaronshani · שליחה 01/05/2010 0:27

אם שני משדרים נמצאים באותו איזור שתיהם כניראה לא יעבדו
בגלל זה הפרויקט כדאי לDIY,מוצר מהמדף יעלה הרבה כי הוא צריך לעמוד בתקן מסויים ואסור לו להפריע לשום דבר,תקן כמו WIFI או בלוטוט ארוך טווח.

avi_nataf · שליחה 01/05/2010 0:40
