שידת AV בשיטת "קבלן זאת בעצמך"...

לינק להודעה #1

אתחיל בוידוי קצר:

אני נמנה עם קבוצת החברים שרמת הפרפקציוניזם שלהם גובלת במחלת נפש (נראה שיש כאן לא מעט כאלה... :wink: ).
במקרים קשים כמו שלנו, אני מוצא שלעיתים חכם, בריא, יעיל וזול יותר להחליף את שיטת ה- DIY המפורסמת,
בווריאנט הכפייתי שלה, שיטת ה - PIY, כלומר "Produce It Yourself", או בעברית "קבלן זאת בעצמך".

להלן תיעוד תהליך היצירה של שידת AV שקיבלנתי לאחרונה. זהירות: מסמך אנושי מזעזע... :D

שלב 0 - השראה:
לכל חובבי העיצוב שבינינו, יש אתר נהדר בשם Stylepark שמרכז אלפי מוצרים ממיטב חברות העיצוב בעולם:
http://www.stylepark.com/srv.do?lang=en
זה אחלה מקום לדפדף בו לפני שמתחילים פרויקט כדי לקבל השראה (אפשר לדפדף לפי נושאים).
אני מאד אהבתי את העיצוב של השידה הזאת, והיא שימשה לי כקו מנחה בעיצוב השידה שלי:
http://www.stylepark.com/en/mdf-italia/lowboard?nr=1
תמונה
תמונה

שלב 1 - רעיון כללי:
אני חסיד גדול של דברים פשוטים ונקיים.
הרעיון הכללי, היה ליצור שידה שהיא למעשה קופסא מלבנית פשוטה, ובה שני תאים אסימטריים.
התא הארוך (השמאלי) מכיל מגירת דיסקים בעלת קיבולת של כ- 225 דיסקים.
לתא הקצר (הימני) חזית נפתחת כלפי מטה, והוא תוכנן להכיל ציוד AV (למשל ממיר, DVD, סטרימר, מטען לשלט אוניברסלי וכו').
מעל השידה תכננתי להניח רק זוג רמקולים ורסיבר.
החלק האחורי של השידה תוכנן כך שיהיה ניתן לסדר בו כבלים מבלי להפריע לציוד שבתוך התאים, ומבלי שכבלים יראו כלפי חוץ.

שלב 2 - שרטוט והדמייה:
כבר דובר פה רבות בפורום על תוכנת ה- Google SketchUp.
למי שעדיין לא מכיר, זאת תוכנה חינמית מבית היוצר של גוגל, שמאפשרת ליצור שרטוטים תלת-מימדיים בקלות מדהימה.
בנוסף, התוכנה מאפשרת להתחבר למאגר עצום (שגם הוא חינמי) של מודלים מוכנים, שיצרו אנשים מכל העולם.
ניתן למצוא דגמים מוכנים ומפורטים כמעט בכל נושא (למשל - טלוויזיות, מגברים וכו'), ולהשתמש בהם בתוך השרטוט שלך.
בקיצור - זאת תוכנה מאד ממולצת.
באופן כללי, זאת פעם ראשונה שאני מתכנן משהו בתלת-מימד, וזאת פשוט חוויה!
היכולת לראות את המודל שלך לפרטי פרטים מכל כיוון אפשרי, למדוד אותו מכל כיוון, ולשלב בו אלמנטים מוכנים, מנטרלת כמעט לחלוטין את אלמנט "הניחוש" שבתהליך העיצוב.
אני מבטיח לכל מי שיקפוץ למים התלת-מימדיים שיהיה לו קשה מאד לחזור לתכנון דו-מימדי.
תשאלו את dizingof... :)

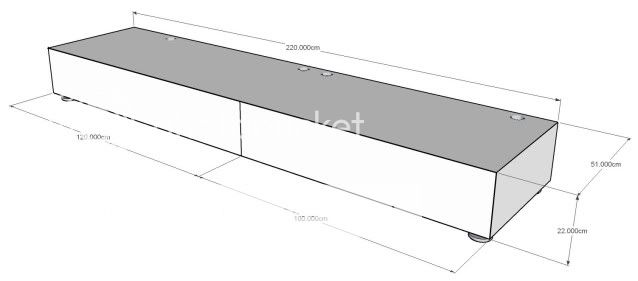

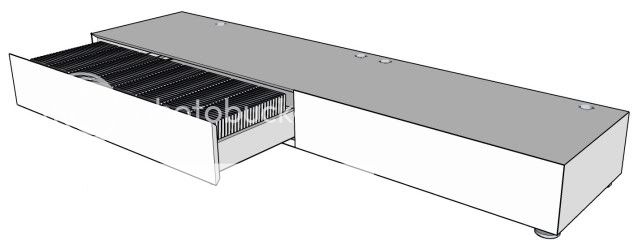

בסיום התהליך, הדפסתי מעין "תיק יצור" לשידה. הנה כמה דוגמאות של דפים כללים יחסית:
תמונה
תמונה
תמונה

שלב 3 - בנייה + צביעה:
את השידה עצמה בנו צמד נגרים מאד מוכשרים מרח' אברבנל בת"א. שמו של בעל הנגרייה ישראל, ולנגרייה קוראים "ליאל".
תודה מיוחדת לשמעאל, עובד ותיק של ישראל ונגר מחונן.

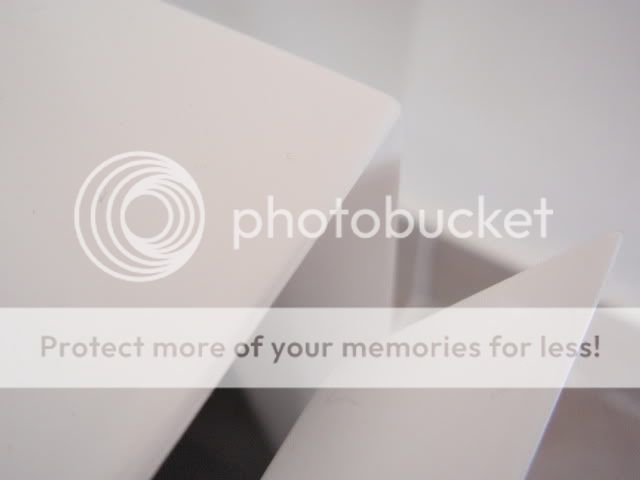

השידה בנויה מלוחות MDF בעובי 17מ"מ. הדפנות של השידה נחתכו כולן בזוית של 45 מעלות (מה שמכונה "גרונג"), כך שכאשר כל התאים סגורים, מתקבלת קופסה מושלמת.
לאחר בניית הקופסא הבסיסית, הודבקו לוחות פורמייקה על החלקים החיצוניים, ע"מ ליצור משטח חלק שיקלוט את הצבע באופן מיטבי.
השידה נצבעה בצבע היפוקסי לבן, בגימור מבריק. בניגוד לגימור מט, הגימור המבריק הינו תהליך מסובך ויקר יותר,
מאחר והוא חושף בצורה ברורה כל טעות בשלב הצביעה.
לישראל הנגר יש גם מצבעה, והוא גם זה שצבע את השידה.
(נגריית ליאל - רח' אברבנל 26, ת"א. טל: 03-6813383, ישראל (בעלים): 050-7370297)

המגירה הורכבה על מסילות של חברה מובילה בשם blum:
http://www.blum.com/il/en/index.php
אלו מסילות שקטות מאד, עם אפשרות לפתיחה מלאה , וסגירה "אוטמטית". ממולץ ביותר.
ישנם עוד מס' חברות לא פחות טובות בתחום כמו:
http://www.hettich.com/
http://www.hafele.com/index_en.asp
את המסילות רכשתי בחנות בשם הירשלם, ברח' הרצל בת"א:
http://www.d.co.il/1855950/40650/
תמונה

שלב 4 - ייצור הרגליים:
מאחר ולא מצאתי רגליים שאהבתי (...), החלטתי לייצר את הרגליים לשידה "בעצמי".
תכננתי תכנון בסיסי של הרגליים, ונתתי לבית מלאכה שמתמחה ב-CNC ובכרסום, לייצר אותם מאלומיניום.
לאחר היצור, הרגליים עברו תהליך Annodizing להענקת ציפוי בהיר ומט.
להלן קישור לתהליך הייצור של הרגליים לכל מי שמתעניין (סיפור בפני עצמו):
http://www.hometheater.co.il/modules.ph ... 323#920323

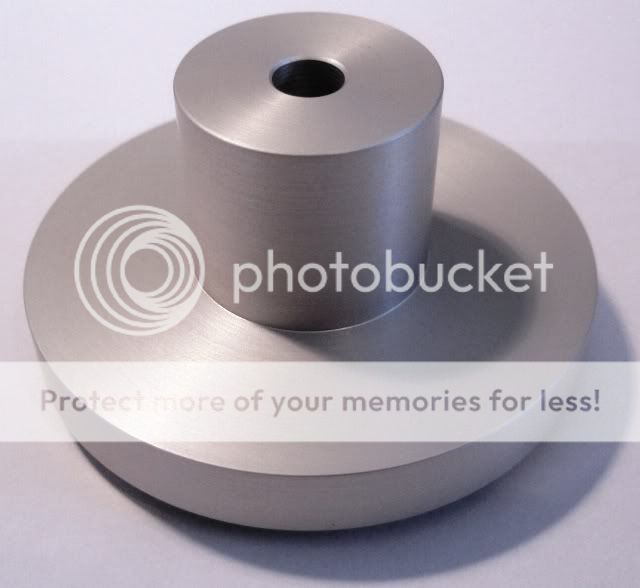

והנה כמה תמונות של הרגליים לאחר היצור והציפוי:
תמונה
תמונה
תמונה

שלב 5 - אוורור:
כאמור בתא הקטן של השידה תכננתי להחביא לא מעט ציוד AV.
מאחר ומדובר בתא סגור, החלטתי להוסיף מאוורר בחלק האחורי של התא, ע"מ להוציא מתוכו אוויר חם.
חיפשתי מאוורר שקט ויעיל במיוחד, כזה שלא ייצור רעש מעצבן בסלון.
הבעייה היתה, שהכרתי הרבה מאווררים מצויינים לקרור מארזי מחשב, אבל הם כולם עובדים על מתח נמוך,
ומתחברים לקונקטורים מסוג Molex (כמו של ספק כח של מחשב).
לאחר חיפוש קצר ברשת גיליתי להפתעתי, שכל נושא האוורור של ארונות AV כבר מפותח מאד, ולמעשה יש המון פתרונות מוכנים.

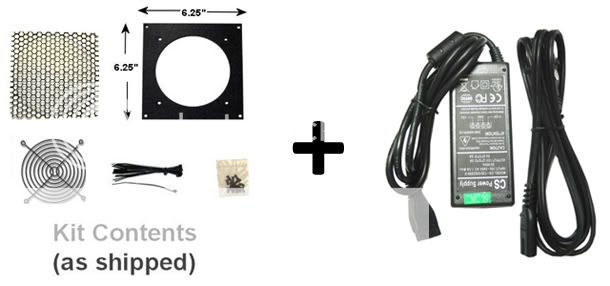

בסופו של דבר קניתי קיט מוכן שמאפשר להשתמש במאוורר של מארז מחשב לקירור ארון AV.
(כולל ספק כח מיוחד, תושבת למאוורר, גלאי טמפ' , גרילים וכו').

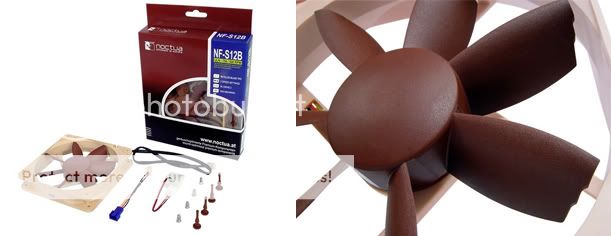

המאוורר שבחרתי הוא של חברת Noctua האוסטרית והוא עושה את העבודה בצורה פשוט נפלאה (שקט לחלוטין).
את הקיט והמאוורר קניתי בחנות הבאה:
http://www.coolerguys.com/840556082484.html
http://www.coolerguys.com/840556089810.html
http://www.coolerguys.com/840556029977.html
http://www.coolerguys.com/840556086611.html

תמונה
תמונה

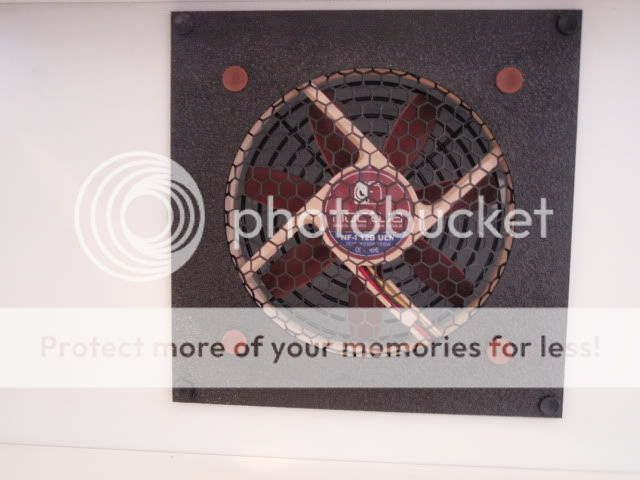

בחלק האחורי של השידה הישארתי פתח ריבועי (עוד בשלב התכנון), לטובת התקנת המאוורר.
המאוורר והתושבת שלו הותקנו באמצעות "ברגי גומי" על מנת לשכך כמה שניתן רעידות שנוצרות כתוצאה מפעולתו.

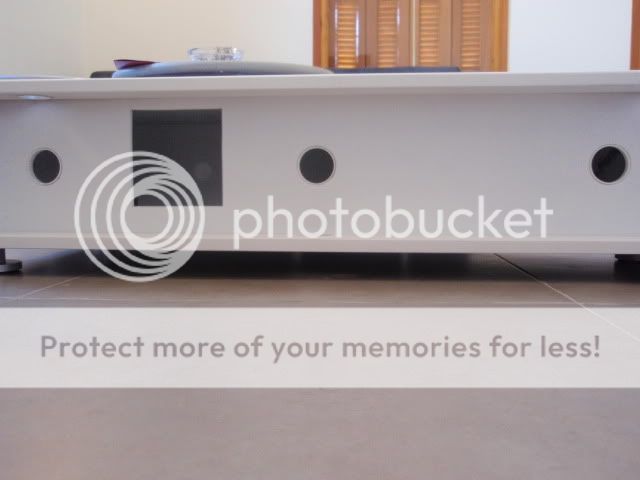

ככה העסק נראה מבחוץ:
תמונה
תמונה
תמונה
וככה הוא נראה מבפנים:
תמונה
תמונה

שלב 6 - גימורים:

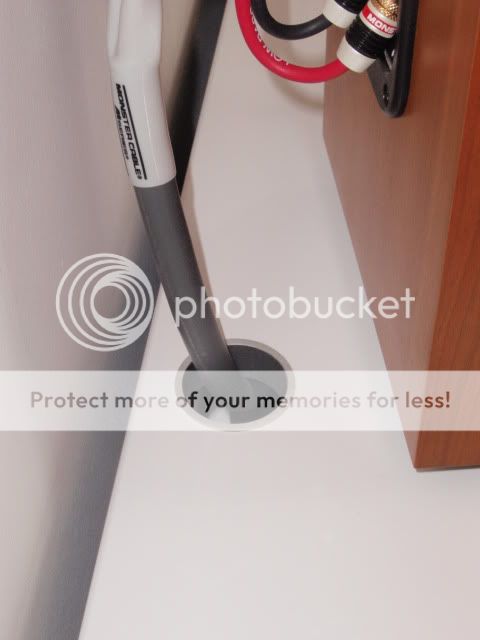

כיסויים לחורים
בשידה נקדחו חורים רבים כדי לאפשר לכבלים לעבור בקלות בין תא הציוד, לשקעים שבקיר, ולציוד שמונח על החלק העליון של השידה.
רציתי להכניס לחורים שרוולי אלומניום / פלסטיק כדי להעניק לעסק מראה יותר גמור.
בארץ לצערי, ניתן למצוא שרוולים כאלה בשתי מידות בלבד: בקוטר 63 מ"מ , ובקוטר 80 מ"מ (לפחות זה מה שאני מצאתי).
אני הייתי זקוק לשרוולים קטנים יותר...
למזלי, מצאתי ברשת (בארה"ב) חברה שמייצרת שרוולים כאלה מכל הסוגים ומכל המינים (השרוול הזה נקרא Grommet באנגלית).
הזמנתי מהם שרוולי אלומניום לחורים שבחלקו העליון של הרהיט (להשלמת המראה של הרגליים), ושרוולי פלסטיק לבן לכל שאר החורים:
http://www.mockett.com/furniture-hardwa ... l/mg2.html
http://www.mockett.com/furniture-hardwa ... ts/tg.html

תמונה

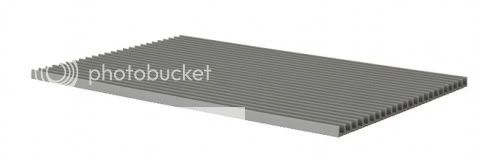

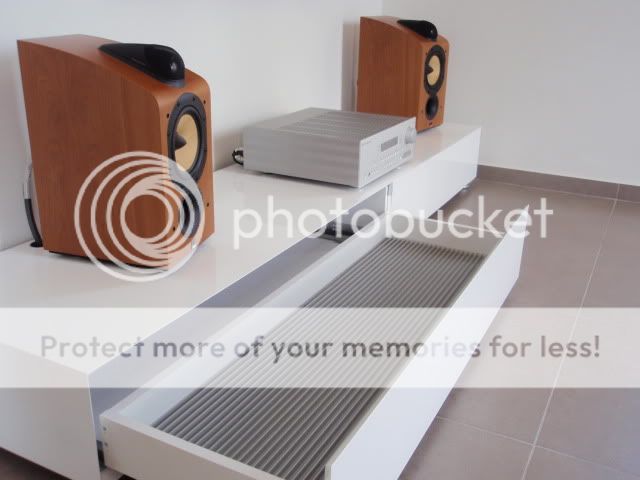

מתקן לדיסקים
במגירת הדיסקים התקנתי משטחים מגומי קשיח, עם מעין "מסילות" שמאפשרות להעמיד עליהם דיסקים.
את המשטחים קניתי באיקיאה. היתרונות שלהם שהם קודם כל מאד זולים, ניתן לחתוך אותם למידה הרצויה,
ובנוסף הם משמשים בתור שכבת בידוד בין הדיסק למגירה עצמה (משככים מעט רעידות מהרמקולים):
http://www.ikea.co.il/?catid={7E2DEC00- ... 0C6C79C884}

תמונה

ארגון כבלים

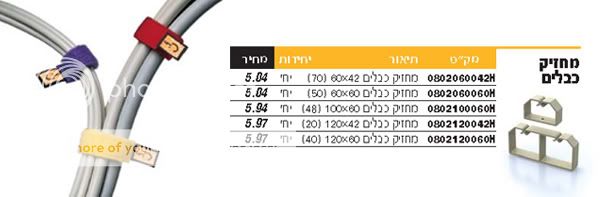

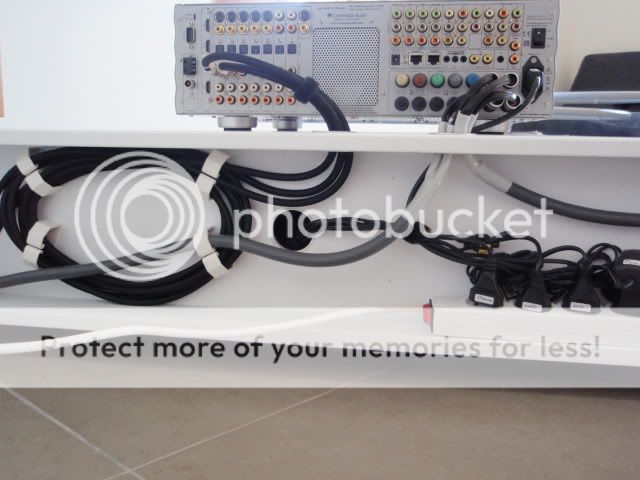

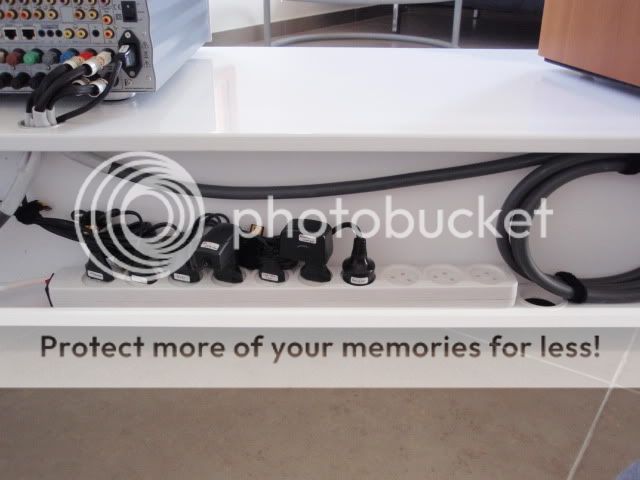

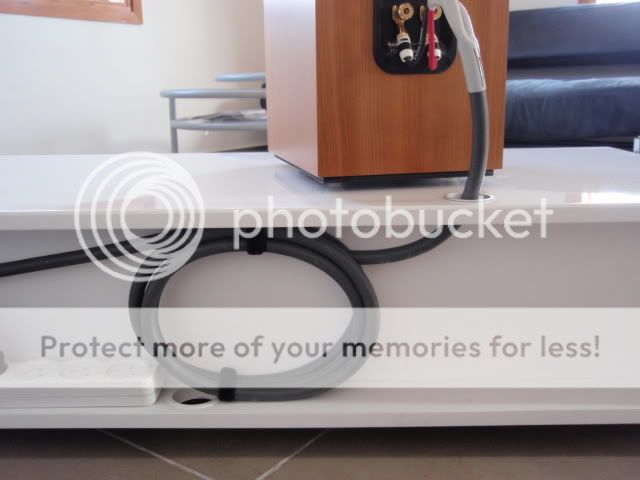

לטובת ארגון כבלים בחלק האחורי של השידה, התקנתי מספר מחזיקי כבלים.
זה מוצר שבאופן עקרוני נמכר כמוצר משלים לתעלות חשמל, ומשמש לארגון כבלים בתוך התעלה:
http://www.palgal.co.il/ducts.htm

בנוסף השתמשתי בעניבות "ולקרו" (Velcro, של חברת CaseLogic ע"מ לאגוד כבלים ביחד ולהפחית באלגן:
http://www.caselogic.com/case_logic/sel ... ble%20ties

תמונה

דיסקיות גומי לרגליים

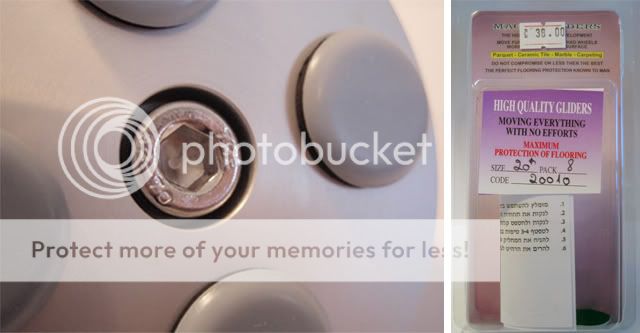

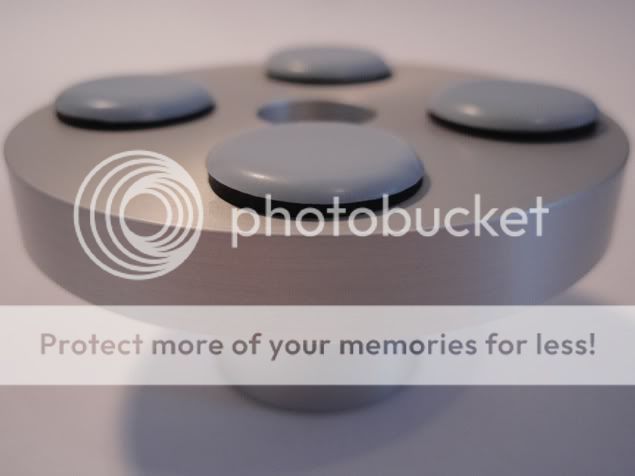

הפריט האחרון ששווה לדבר עליו הוא אוסף דיסקיות הגומי האפורות שמותקנות בחלק התחתון של הרגליים.
הדיסקיות האלה מצופות בחומר מאד חלק, ומאפשרות להזיז את הרהיט בקלות רבה למרות משקלו הכבד.
מומלץ ביותר! (ניתן להשיג בחנות הפרזול "הירשלם" ברח' הרצל בת"א).
http://www.magicsliders.com/

תמונה

שלב 7 - התקנה ותיעוד:
אחרי כחודש וחצי (פחות או יותר) של תכנון, בנייה והתרוצצויות, השידה היתה מוכנה.
כל שנשאר הוא להתקין את כל האביזרים, לחבר את הציוד וכמובן לתעד את הכל כדי שאוכל לחלוק את הסיפור עם החברים מהפורום...

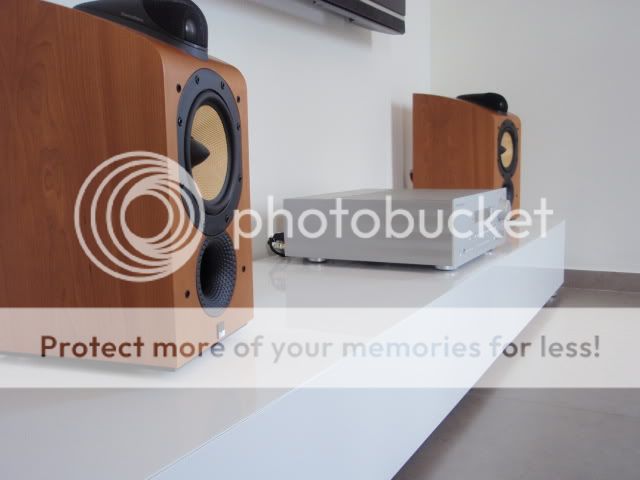

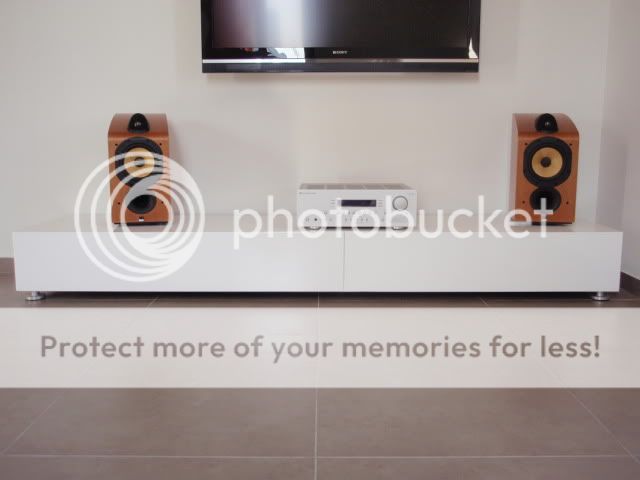

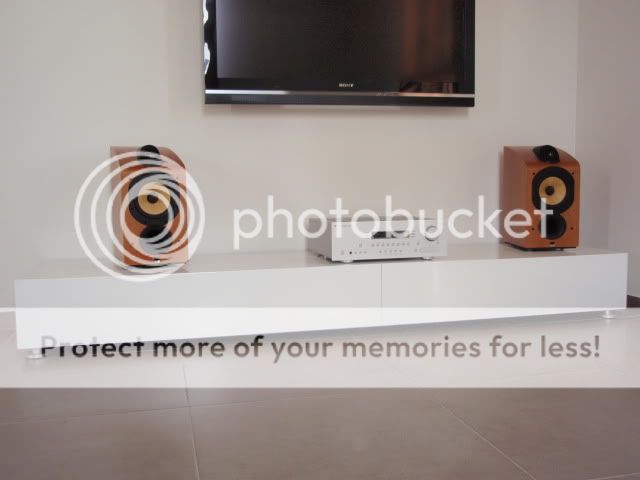

וכך זה נראה בסופו של דבר:
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה
תמונה

מקווה שנהנתם, ובהצלחה לכל ה-"מקבלנים"... :mrgreen:

שלכם,
אלון
נערך לאחרונה על ידי yanco ב 24/09/2009 1:14, נערך 12 פעמים בסך הכל.

uriler
סמל אישי של משתמש
חבר כבוד
חבר כבוד
הודעות: 10116
הצטרף: פברואר 2005
מיקום: חולון
נתן תודות: 176 פעמים
קיבל תודות: 512 פעמים

לינק להודעה #2

נקי ויפייפה :-)
כל הכבוד! :)

JEXY
סמל אישי של משתמש
עוסק בתחום
עוסק בתחום
הודעות: 12241
הצטרף: אפריל 2009
מיקום: פתח תקווה
נתן תודות: 41 פעמים
קיבל תודות: 628 פעמים
יצירת קשר:

לינק להודעה #3

פשששששש, כל הכבוד...
מאיפה היכולת? לימודים? עבודה? סתם תחביב?
G-Media
יעוץ והתקנת מערכות שמע, קולנוע, תקשורת מחשבים וחשמל חכם.
052-5634010
עקבו אחרי בפייסבוק
בעל הסמכה בתכנון והקמת תשתית על בסיס טכנולוגייה HDBaseT

Obi-Wan
סמל אישי של משתמש
חבר פעיל מאוד
חבר פעיל מאוד
הודעות: 390
הצטרף: ספטמבר 2008
מיקום: עיר מוכת גראדים
נתן תודות: 47 פעמים
קיבל תודות: 15 פעמים

לינק להודעה #4

הגנות מפני מתחי יתר?

yanco
סמל אישי של משתמש
חבר פעיל
חבר פעיל
הודעות: 91
הצטרף: אפריל 2009
נתן תודות: 2 פעמים
קיבל תודות: 16 פעמים

לינק להודעה #5

JEXY, uriler:
תודה רבה, מדובר בתחביב בלבד
(אם כי לפי כמות השעות שהושקעה בפרויקט, אני כבר לא כל כך בטוח במה בדיוק מדובר :o )
כמו שציינתי את השידה עצמה לא אני בניתי, אלא נגר מקצועי...

Obi-Wan:
אתה צודק, הנושא הוזנח.. :oops: .
יש לי די הרבה אביזרי חשמל מחוברים, ולכן חשבתי לא ללכת על מגן מתח הכולל מפצל מובנה (מעט מדי שקעים עבורי),
אלא לקנות מגן מתח עם שקע יחיד, ולחבר אליו את המפצל הקיים.
משהו בסגנון הזה:
http://www.qtrade.globelo.co.il/%d7%a4% ... %d7%99.htm

מה אתה אומר? אתה מכיר מוצר מתאים?
(אני צריך מגן מתח שיש לו כבל מאריך, אין לי אפשרות לחבר אותו ישירות לשקע שבקיר)
נערך לאחרונה על ידי yanco ב 20/09/2009 3:00, נערך 2 פעמים בסך הכל.

dizingof
סמל אישי של משתמש
חבר ותיק
חבר ותיק
הודעות: 2518
הצטרף: אפריל 2005
נתן תודות: 36 פעמים
קיבל תודות: 81 פעמים

לינק להודעה #6

מה עם מחירים? :)
איזה יופי של דבר .. !! (Y)

בזמנו ברחוב הרצל רצו הון תועפות על צביעת אפקוסי מבריק.. מעניין אם היום התהליך נשאר יקר


אכן גוגל סקטצ'אפ זו תוכנה מדהימה!
אני ממליץ לכל חובב DIY שיש לו טיפה זמן פנוי להוריד אותה ולהתחיל ללמוד בקלות עם סרטוני יוטיוב.

BaKss
סמל אישי של משתמש
חבר שרק התחיל
חבר שרק התחיל
הודעות: 30
הצטרף: מאי 2008
מיקום: כפרמיאל
נתן תודות: 0
קיבל תודות: 0

לינק להודעה #7

מדהים! אין לך מושג כמה אני מעריך אנשים כמוך (Y) (Y)
אפשר להתעניין כמה עלה לך כל הסיפור הזה?

Lee
סמל אישי של משתמש
חבר מביא חבר
חבר מביא חבר
הודעות: 4282
הצטרף: יולי 2008
נתן תודות: 284 פעמים
קיבל תודות: 476 פעמים

לינק להודעה #8

כל הכבוד על התוצאה הבהחלט מושלמת ואלגנטית, ועל חוסר ההתפשרות על הפרטים הקטנים ביותר.

יהיה מעניין אם תוכל לפרט עלויות של כל שלב בפרוייקט...

לגבי חיבור של מפצל השקעים (וכל המיכשור המחובר אליו), למגן מתח יחיד, נראה לי שישנה מגבלת עומס שאפשר להפיל על מגן מתח אחד...

(Y) תהנה

uris
סמל אישי של משתמש
מורעל האתר
מורעל האתר
הודעות: 6782
הצטרף: נובמבר 2005
מיקום: שלומית (בונה סוכה)
נתן תודות: 78 פעמים
קיבל תודות: 246 פעמים

לינק להודעה #9

כל הכבוד...מקסים!

Catskinner
סמל אישי של משתמש
חבר כבוד
חבר כבוד
הודעות: 15944
הצטרף: נובמבר 2006
מיקום: הוד השרון
נתן תודות: 124 פעמים
קיבל תודות: 932 פעמים

לינק להודעה #10

כל הכבוד. עבודה מקצועית שמושכת מאוד פדנט כמוני!

רק שאלה אחת קטנה בנוגע לאיוורור. אני רואה שדאגת למאוורר שיוציא את האוויר החם מהשידה, אבל האם דאגת גם לפתחים שדרכם יכנס האוויר הקריר יותר מהחדר?
מעצבן אותי כשאומרים "אני ילך, אני יקנה". מעצבן אותי עוד יותר כשכותבים את זה.

MartinHSabag
סמל אישי של משתמש
מנהל
מנהל
הודעות: 59248
הצטרף: נובמבר 2004
מיקום: כפר-סבא
נתן תודות: 812 פעמים
קיבל תודות: 1601 פעמים
יצירת קשר:

לינק להודעה #11

WOW !
Making Products, Mentor, Lecturer
twitter facebook linkedin
About.me

esloan
סמל אישי של משתמש
חבר ותיק
חבר ותיק
הודעות: 2754
הצטרף: אוגוסט 2005
מיקום: תל אביב
נתן תודות: 161 פעמים
קיבל תודות: 198 פעמים

לינק להודעה #12

איזה יופי!
פשוט תענוג לעיניים.

ארז

ZeppeliN
סמל אישי של משתמש
חבר ותיק
חבר ותיק
הודעות: 1004
הצטרף: מאי 2006
נתן תודות: 28 פעמים
קיבל תודות: 26 פעמים

לינק להודעה #13

יפה מאוד!
יש לי שאלה, סידרת קולט IR לממיר ולשאר המכשירים כדי להשתמש בהם כשהשידה סגורה?

sam22
סמל אישי של משתמש
חבר במועדון HT
חבר במועדון HT
הודעות: 20357
הצטרף: נובמבר 2006
מיקום: תל אביב
נתן תודות: 947 פעמים
קיבל תודות: 831 פעמים

לינק להודעה #14

מדהים
נראה לי שאתה יכול לעשות לנגר חגים שמחים אם תפרסם את הפרטים שלו


:משתחווה:
העם דורש..... כל מיני דברים

spacedude
סמל אישי של משתמש
חבר מביא חבר
חבר מביא חבר
הודעות: 3463
הצטרף: פברואר 2005
מיקום: מזכרת בתיה
נתן תודות: 178 פעמים
קיבל תודות: 168 פעמים

לינק להודעה #15

מדהים :משתחווה:

איך הרמקולים נשמעים שהם על השידה?
זה לא מתכון לוברציות?
