השער נפתח מעצמו: המדריך השלם לשדרוג חניון הבניין למערכת LPR

רקע

לא כולנו מכירים את הכינוי (LPR – (License Plate Recognition, אבל כולנו מכירים את השיטה: בכל חניון במדינה (כמעט) יש מערכת/מצלמה לזיהוי מספר הרכב, אתה מגיע, ואם שילמת (או אתה מנוי רשום) – הפתיחה היא אוטומטית בכניסה וביציאה. בבניינים חדשים לעומת זאת, עם שער-מחסום לפני שטח/מרתף החניה (בבתים משותפים), מקובל כיום להשתמש לטובת פתיחה בשלט פיזי, או אפליקציה לזיהוי מספרי טלפון. לא זיהוי מספרי רכב במערכת זיהוי אוטומטית נוחה שכזו, בה תגדיר רכבים מורשים פעם אחת וזהו, השער נפתח מיידית לכל המורשים.

השיטה פשוטה:

• הרכב מתקרב לשער הכניסה
• מצולם
• אם הלוחית שלו ברשימת הרכבים המורשים – השער נפתח מיידית.

וביציאה – האם גם צריך? זה כבר נתון לשיקול הדעת. עוד מצלמה, או די למשל בחיישן-כביש פשוט, שיפתח לכולם, כפי שגם הוחלט כאן מטעמי מהירות ובטיחות בחרום. איך כדאי לבצע – זה בסקופ של המאמר .

המערכת לפתיחה הנפוצה והמוכרת בארץ, היא PalGate הישראלית, שמתבססת על זיהוי מספרי טלפון, מופעלת בתקשורת סלולארית במרבית המקרים, עם שלט או אפליקציה נוחה ומוכרת כמעט לכולם. החברה גובה (ובאופן הוגן מאוד) מכל הבית כ 190 ₪ בלבד דמי שימוש שנתיים לשירותי הענן והתקשורת. גם אצלנו יש אחת כזו.

המטרה במערכת LPR פרט לאבטחה, היא בעיקר אחת – נוחות! נוחות מרבית וכניסה מהירה של רכבי דיירים 'מורשים', וללא כל צורך להפעיל שלט או אפליקציה. אחרי שהתרגלת לזה, אתה כבר לא מבין איך חיינו בלי…

בהמשך, נתאר את העלויות, אופן ההתקנה, אופן ההתקשרות, התקשורת והשימוש במערכת LPR נוספת, שאנחנו החלטנו ליישם אצלנו.

התהליך פשוט:

• הועד פונה למתקין/חברת/ות שערים, ומבקש הצעות להתקנה (בהמשך יסקרו הדגשים)
• המצלמה והנתב מותקנת, מתחברת לשער, ונמסרת בד"כ עם אחריות ושירות לשנה ללא כל עלות (יש סיוע ברישום ראשוני של רכבים)
• מהשנה השנייה, על הוועד להחליט איך להמשיך את ההתקשרות, אם בכלל. על כך בהמשך.

אחת הבקשות הנפוצות יותר ויותר בוועדי בתים בשנים האחרונות היא, לכן, "שדרוג" השער החשמלי של החניון עם מערכת זיהוי לוחיות רישוי (LPR). הנוחות ברורה לכולם: אין צורך לחפש את השלט, לא צריך לחייג לשער, לא צריך להפעיל אפליקציה ואין עיכובים בכניסה.

אבל, כשניגשים לקבל הצעות מחיר ממתקינים, מגלים במהירות שיש שתי גישות הפוכות לחלוטין בשוק לבניינים, אשר כבר מחזיקים בבקר סלולרי של PalGate (פאל אלקטרוניקס):

1. המסלול המבוסס ענן: חיבור מצלמת רשת פשוטה לענן ה-LPR של PalGate.
2. המסלול המקומי והעצמאי: התקנת מצלמת LPR חכמה (כמו Hikvision או Dahua ) שמנהלת את הכל בעצמה ללא דמי מנוי.

בשני המקרים, על הוועד לפנות לחברה/מתקין של מערכות בקרת שערים, ולבקש הצעה להתקנה של אחת מהחלופות לעיל (או לשתי החלופות). לא סביר שהביצוע יהיה עצמאי, ע"י מי שלא מיומן בכך.

במאמר זה נעשה סדר, נשווה את היתרונות והחסרונות של כל שיטה, ונציג את החשבון הכלכלי האמיתי למשך 3 שנים עבור בניין ממוצע של 30 דירות, תוך שקלול חלופות התקשורת, ממשקי הניהול וטווח שמירת הנתונים. לבסוף נראה גם דוגמא מהבניין שלנו.

🌐 תשתית התקשורת בשער: קווי (LAN) או סלולרי (SIM)?

לפני שנצלול לסוג המצלמה, חובה להבין איך המערכת תתקשר עם העולם. המטרה – ניהול מרחוק של רשימת המורשים, ובמסלול הענן – גם זיהוי מרחוק. קיימות שתי חלופות מרכזיות:

1. חיבור לאינטרנט קווי (כבל רשת): המתקין מותח כבל תקשורת (חיבור קווי) מהנתב של הבניין ישירות עד למצלמה בשער. יתרון: יציבות מקסימלית, אפס עלות חודשית על האינטרנט, מהירות תגובה גבוהה.
2. חיבור סלולרי (ראוטר + כרטיס SIM): במידה ואין אפשרות למתוח כבל רשת, מתקינים בשער ארון תקשורת קטן עם נתב סלולרי וכרטיס SIM מובנה. יתרון: פתרון מהיר ללא צורך בחפירות או העברת כבלים מורכבת מהבניין.

הערה: ניתן גם לשלב בין השתיים אם הנתב הסלולארי תומך גם בגיבוי DUAL WAN

השוואת עלויות ומאפיינים לבניין של 30 דירות (למשך 3 שנים)

בבניינים משותפים, מודל התמחור של ענן PalGate מבוסס על עלות חודשית קבועה לדירה. מנגד, במצלמה עצמאית משלמים יותר על החומרה בהתחלה, אך חוסכים את העלויות השוטפות ומשתמשים בממשקי ניהול חינמיים.

להלן השוואת העלויות והמאפיינים המלאה בין שני המסלולים:

כיצד עובד הניהול במצלמה עצמאית אמיתית? (זה חינם ונוח!)

ועדי בתים רבים חוששים שמצלמה עצמאית ללא שרת בתשלום, תאלץ אותם ללכת לשער פיזית עם מחשב נייד בכל פעם שדייר מחליף רכב, או להקליד ידנית עשרות רכבים בהקמה. זה ממש לא המצב!

המותגים המובילים (Hikvision ו-Dahua) מספקים פתרונות ניהול מתקדמים וחינמיים לחלוטין:

• ניהול קל באקסל: בשלב ההקמה הראשוני של הבניין, ועד הבית לא צריך להקליד רכב-רכב. פשוט מכינים קובץ אקסל מסודר עם מספרי הרכבים ושמות הדיירים, וטוענים אותו (Import) בלחיצת כפתור אחת לממשק המצלמה. באותו אופן, ניתן לייצא גיבוי של כל הרשימה למחשב בכל עת.
• גישה מרחוק ואפליקציה חינמית: כל עוד המצלמה מחוברת לאינטרנט (קווי או סלולרי), ועד הבית יכול להיכנס מכל מקום בעולם דרך המחשב או האפליקציה בנייד (כמו Hik-Connect או DMSS) כדי להוסיף רכב בודד או למחוק דייר שעזב.

סוגיית ההיסטוריה: איפה נשמרים צילומי הרכבים שנכנסו?

כאן טמון אחד ההבדלים המרכזיים שחשוב שוועד הבית יכיר, ובו יש יתרון מובהק למסלול הענן:

• בענן (PalGate): כל רכב שנכנס מצולם, והמידע נשמר על שרתים מרוחקים באינטרנט. המשמעות היא שתוכלו לחזור אחורה חודשים ארוכים (ואפילו שנים) כדי לראות מי נכנס לחניון בתאריך ספציפי, כולל תמונה של הרכב. המידע מוגן גם אם מישהו השחית פיזית את המצלמה בשער.
• במצלמה עצמאית: הנתונים (הלוגים ותמונות הרכבים) נשמרים מקומית על גבי כרטיס זיכרון (MicroSD) שנמצא בתוך המצלמה עצמה. בבניין של 30 דירות, שבו יש עשרות כניסות ויציאות ביום, כרטיס הזיכרון יתמלא בתוך כמה שבועות עד חודש, ואז יתחיל למחוק אוטומטית את הימים הישנים ביותר כדי לפנות מקום לחדשים.

o הפתרון לוועד הבית במצלמה עצמאית: אם קורה אירוע חריג בחניון (שריטה לרכב, פגיעה בשער וכו'), חובה להוציא את הלוג והצילום מהמצלמה בתוך ימים ספורים לפני שהמידע יידרס.

הערת אזהרה: מלכודת דמי המנוי של חברות ההתקנה

חלק מחברות ההתקנה הגדולות בשוק משתמשות במצלמות ה-LPR המצויינות של Hikvision או Dahua, אך הן נוהגות להציע לבניין לחבר את המצלמה אל שרת הניהול הפרטי של חברת השערים בענן, בעלות של אלפי שקלים בכל שנה.

למה זה מלכוד? מכיוון שהמצלמות הללו הן עצמאיות (Standalone) ואינן זקוקות לשום שרת כדי לעבוד, והיצרניות מספקות את תוכנות הניהול ואת האפליקציות לנייד בחינם לחלוטין (0 ש"ח). חברת השערים למעשה "יוצרת" צורך שלא קיים כדי לגזור עליכם קופון חודשי מתמשך.

איך מתגוננים? כשאתם מקבלים הצעה למצלמת Hikvision או Dahua עצמאית, ודאו שכתוב במפורש בחוזה: "אפשרות לניהול מקומי עצמאי על גבי ממשק המצלמה, ללא דמי מנוי, ללא תשלום חודשי/שנתי על תוכנה, וללא קישור לשרת חיצוני בתשלום".

השורה התחתונה: מה השילוב המנצח לבניין שלכם?

• בחרו במצלמה עצמאית (ההמלצה הכלכלית) אם: אתם מחפשים לחסוך לבניין אלפי שקלים בשנה ומסתפקים בשמירת היסטוריית צילומים של כמה שבועות לאחור. המערכת תעבוד בחינם, תאפשר לכם לנהל את הדיירים בקלות דרך קובץ אקסל או אפליקציה חינמית של היצרן, ותפתח את השער באופן מקומי גם אם יש נפילת אינטרנט באזור.
• בחרו במסלול ענן PalGate אם: אתם חייבים, מסיבות ביטחוניות או ניהוליות, ארכיון היסטורי עמוק של צילומים שנשמר חודשים ושנים לאחור, ומוכנים לשלם עבור הגיבוי הזה ועל הנוחות של אפליקציית פאל דמי מנוי חודשיים קבועים ומתמשכים.

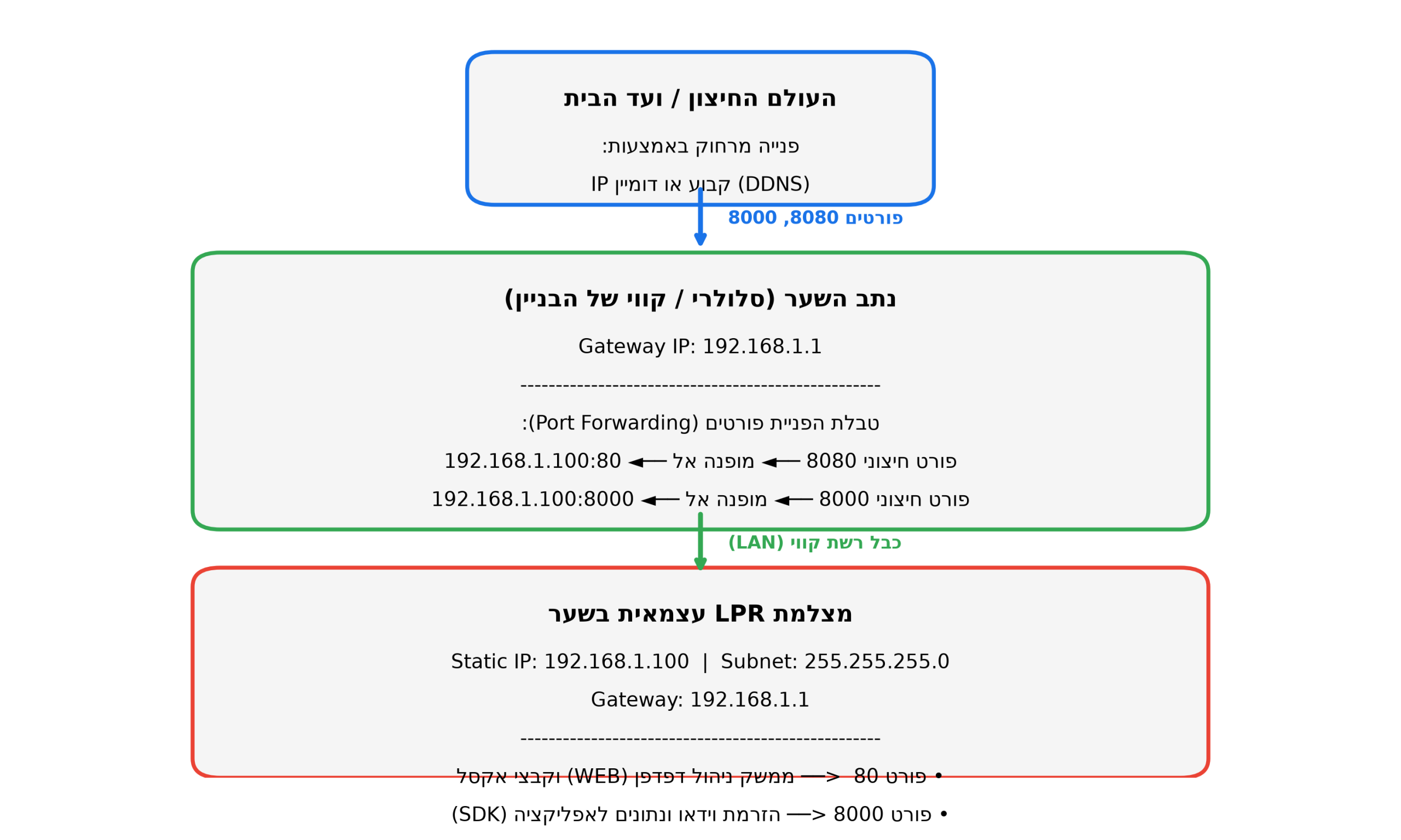

והצד הטכני – נתב סלולארי עצמאי:

בקצרה:

כתובת קבועה למצלמה: הגדיר במצלמה כתובת IP סטטית של 192.168.1.100 )או כל כתובת פנויה אחרת מחוץ לטווח ה-DHCP של הנתב(.

חוק הפניית פורט 8080: בתוך ממשק הנתב (תחת Virtual Server / NAT), צור חוק שמפנה את פורט 8080 החיצוני אל פורט 80 הפנימי של כתובת המצלמה.

חוק הפניית פורט 8000: צור חוק נוסף שמפנה את פורט 8000 החיצוני אל פורט 8000 הפנימי של כתובת המצלמה.

דגשים חשובים:

סוג ה-SIM(חשוב ביותר בחיבור סלולרי): נתב סלולרי רגיל לא מאפשר גישה מבחוץ בגלל חסימות ספקי הסלולר (CGNAT). כדי שזה יעבוד, יש לרכוש מהמפעיל הסלולרי סים עם IP קבוע ציבורי (Real IP) או להשתמש בפתרונות VPN/P2P של היצרן.

הגדרת ה-DDNS: אם אין IP קבוע אלא IP משתנה, מגדירים בתוך תפריט המצלמה או הנתב חשבון בשירות דומיין חינמי (כמו No-IP או Dyndns). הנתב יעדכן את הכתובת אוטומטית, ואתם תגלשו פשוט לכתובת http://xxx.ddns.net

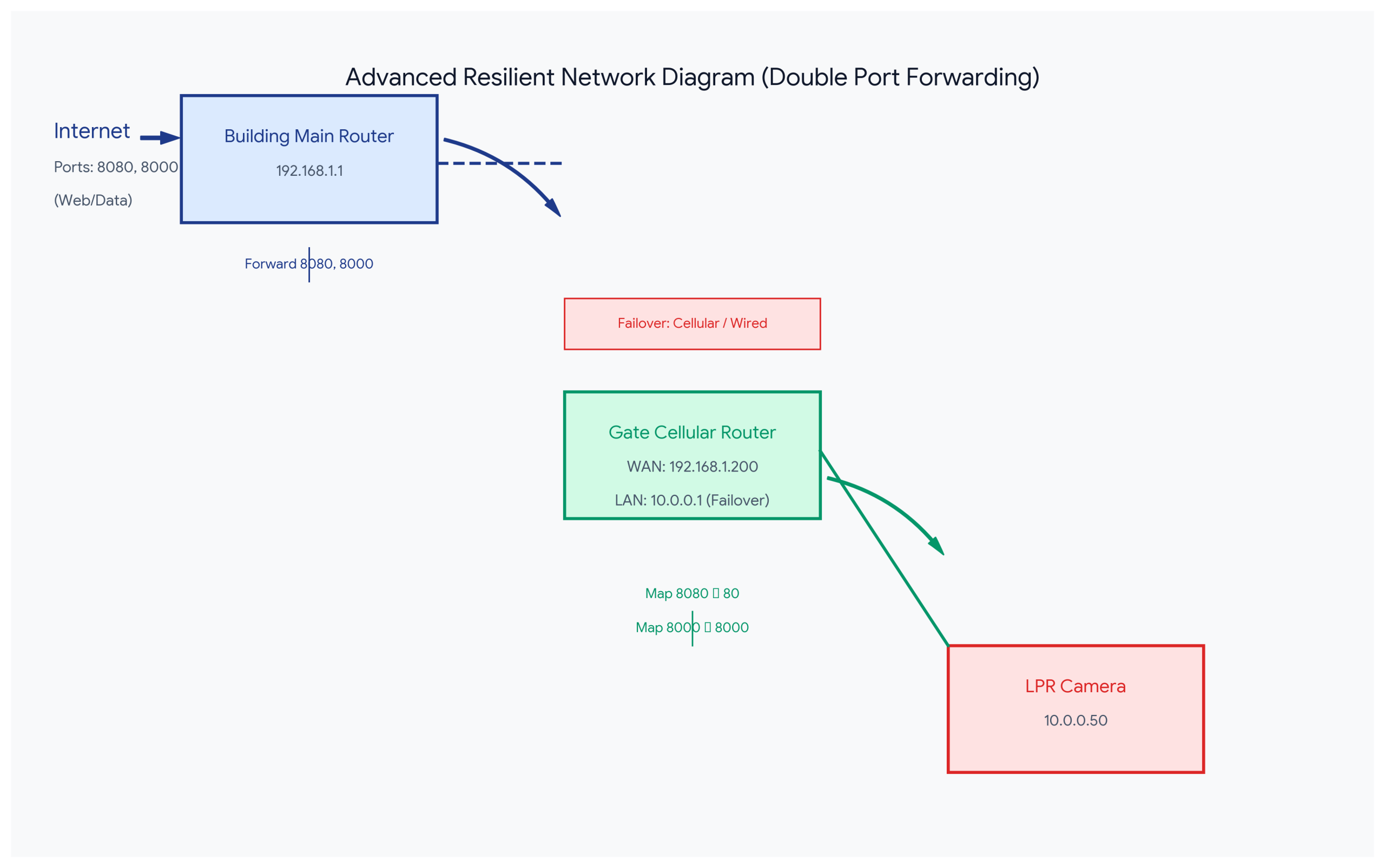

נתב סלולארי מחובר לנתב ראשי קווית:

איך זה עובד בפועל עבור ועד הבית?

1. כשרוצים לעדכן אקסל מהמחשב בבית: נציג הוועד פותח דפדפן ומקליד את הכתובת החיצונית (או הDOMAIN) של הנתב הראשי או נתב השער בתוספת הפורט של הממשק (לדוגמה: http://82.102.50.60:8080). הנתב מקבל את הבקשה, מזהה את פורט 8080, ומפנה את הוועד ישירות למסך הניהול הפנימי של המצלמה (פורט 80). [1, 2]
2. כשרוצים לראות וידאו באפליקציה מהנייד (Hik-Connect / DMSS): מגדירים באפליקציה את הכתובת החיצונית עם פורט המדיה 8000. הנתב מזהה את הפורט ומזרים את הווידאו החי והלוגים של הרכבים ישירות לטלפון

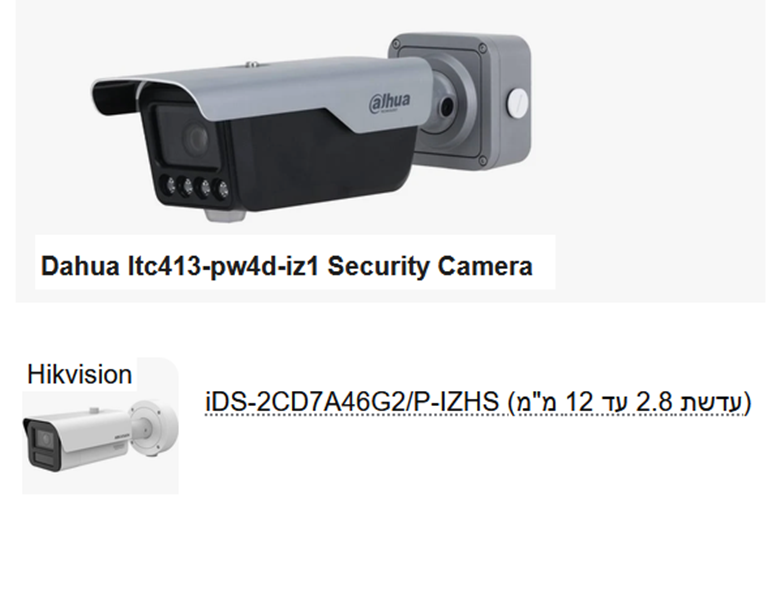

דוגמאות למצלמות LPR:

המערכת המקומית כאן אצלנו

להתרשמות כללית, הנה תאור המערכת שכאן:

מקום התקנה:
בכניסה בלבד. ביציאה הוחלט על יציאה חופשית ומהירה, ע"י גשש-כביש. השער יפתח לכל רכב שמתקרב אליו מבפנים.

רכיבים:

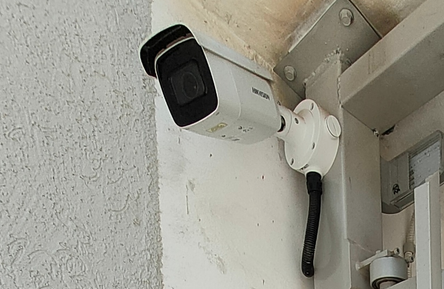

מצלמת Hikvision DS-2CD3646G2/P-IZS 4MP :LPR (עלות בארץ – כ 1800 ₪)
נתב סלולארי (מתועש, חיבור לאנטנות חיצוניות) : RUT 200 Teltonika בעל 2 פורטים של 100M (עלות בארץ – כ 700 ₪)

קישוריות לאינטרנט:
תקשורת סלולארית: G4 , סים-מתקין ע"י 019 IP קבוע [כ-180ש"ח]- ס"ה ~472 ₪ לשנה (חבילת מינימום של 2 גיגה חודשי – 140 ₪ , חבילת 12 גיגה – 240 ₪ )

אופצית תקשורת קווית: כבילה לנתב הבניין ראשי (לא מחובר, לחיבור עתידי)

מתקין/ספק: מתקין/חברה בעלת מוניטין, בעלת שירותי ענן עצמיים משלה (בחרנו לא להשתמש בהם)

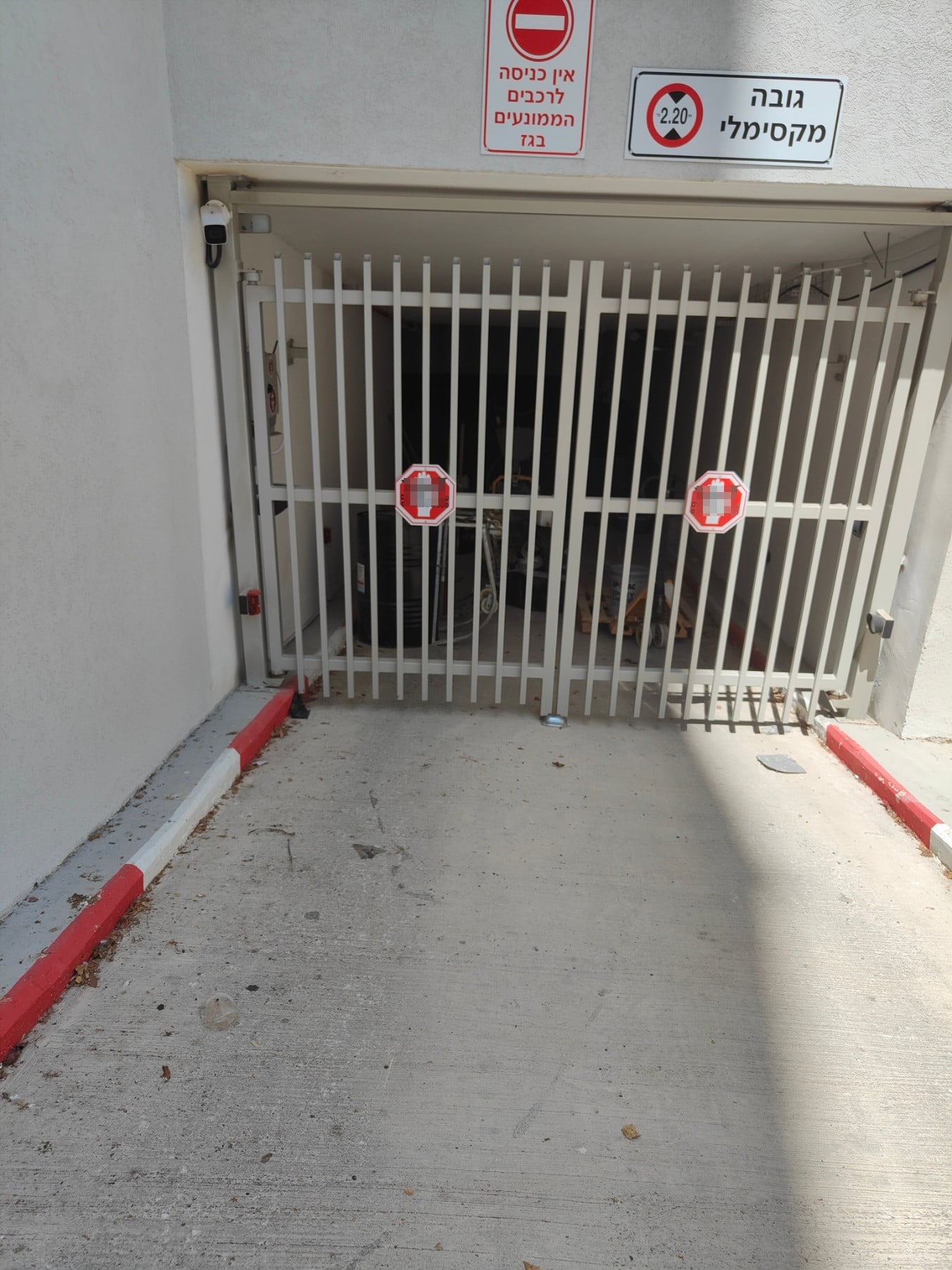

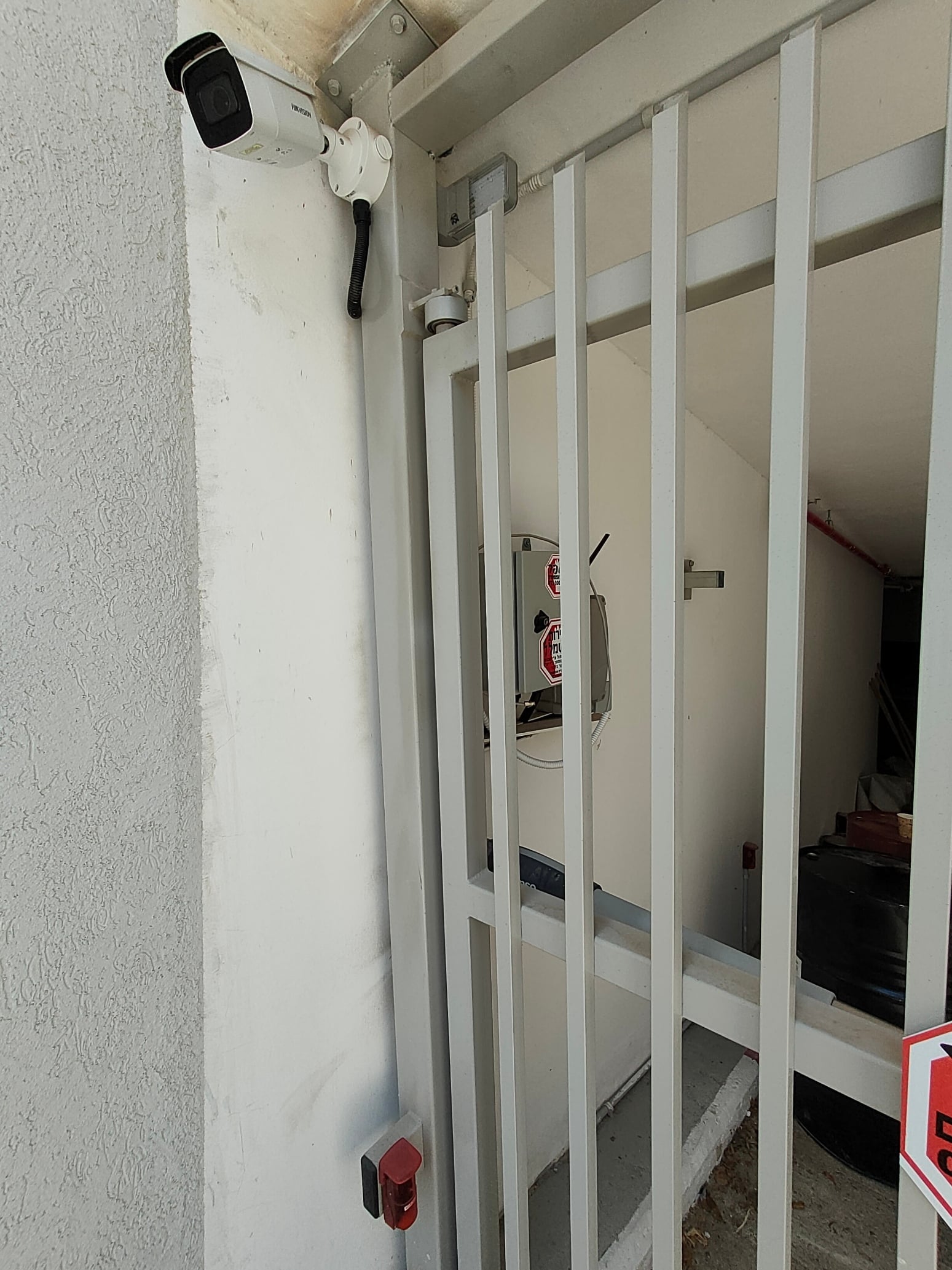

השער וההתקנה:

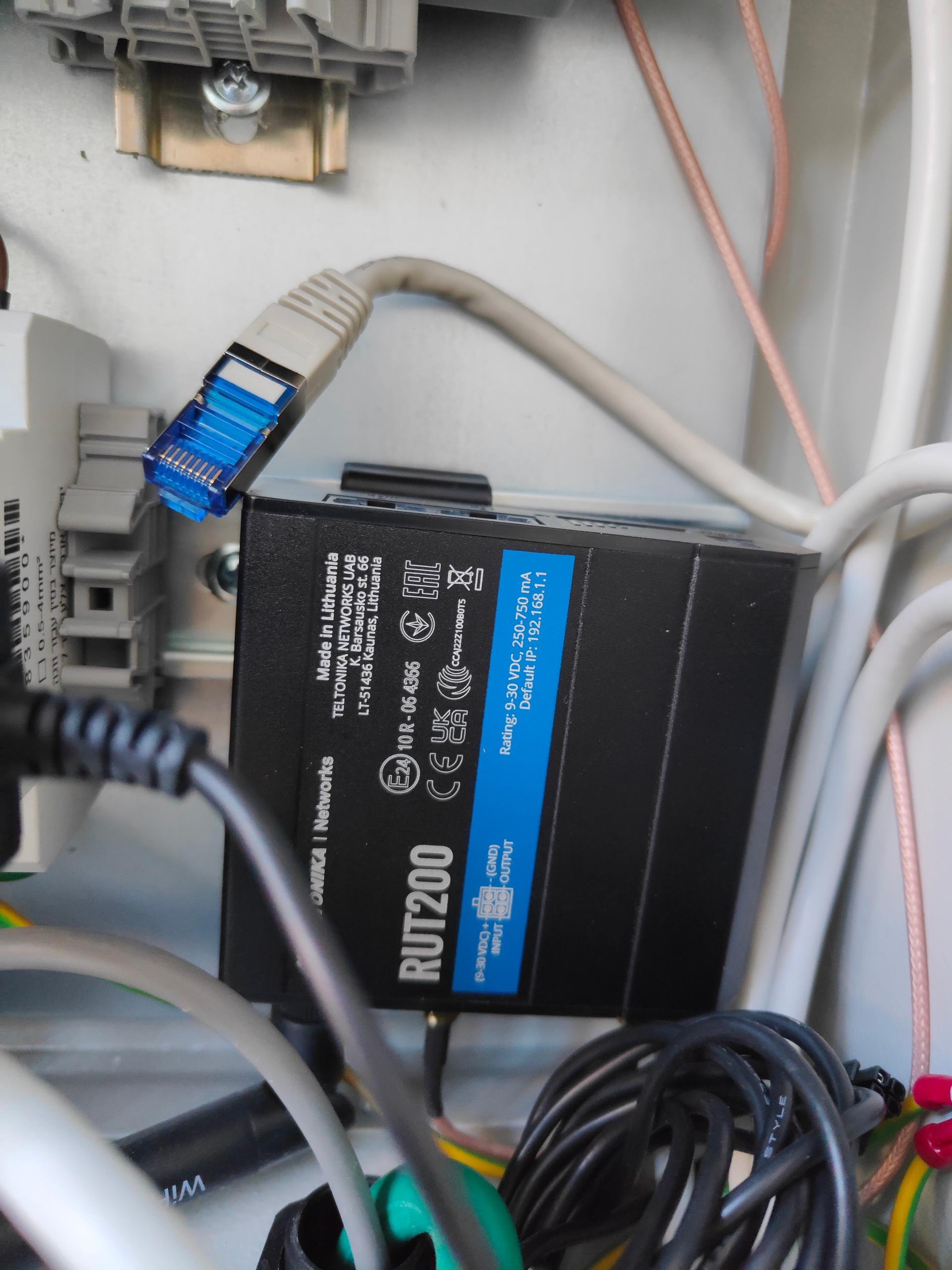

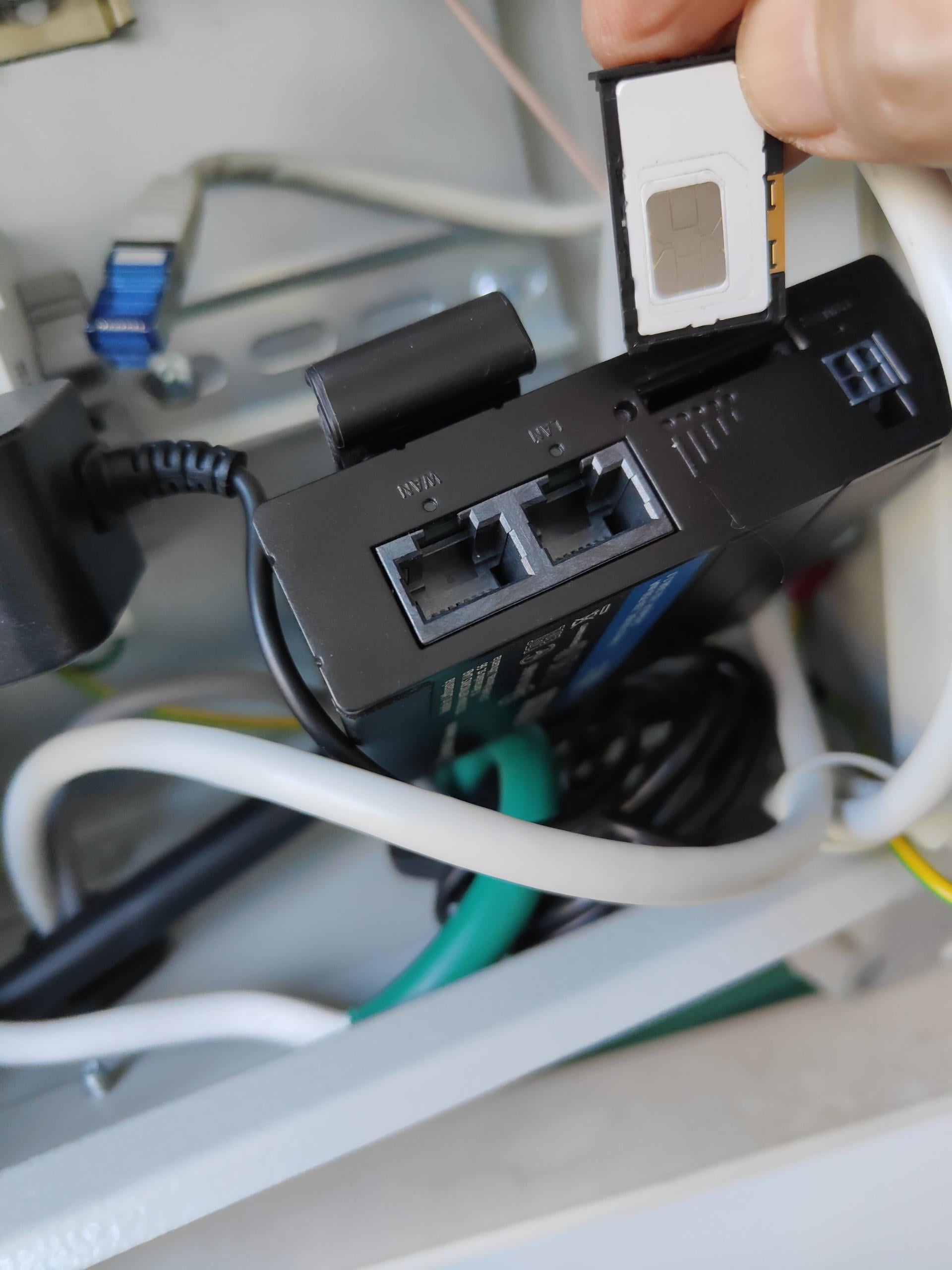

הנתב:

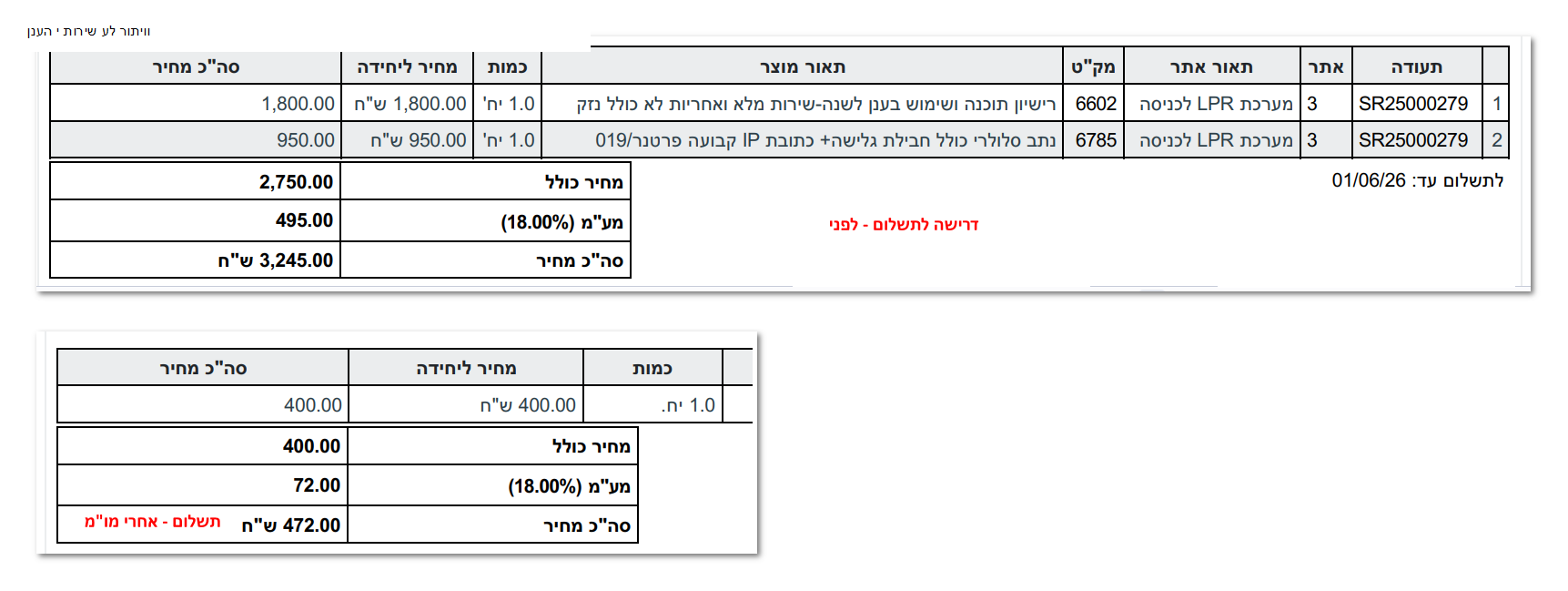

החשבון השנתי שנדרש, וזה ששולם … (לאחר מו"מ ו-וויתור על "שירותי הענן"):

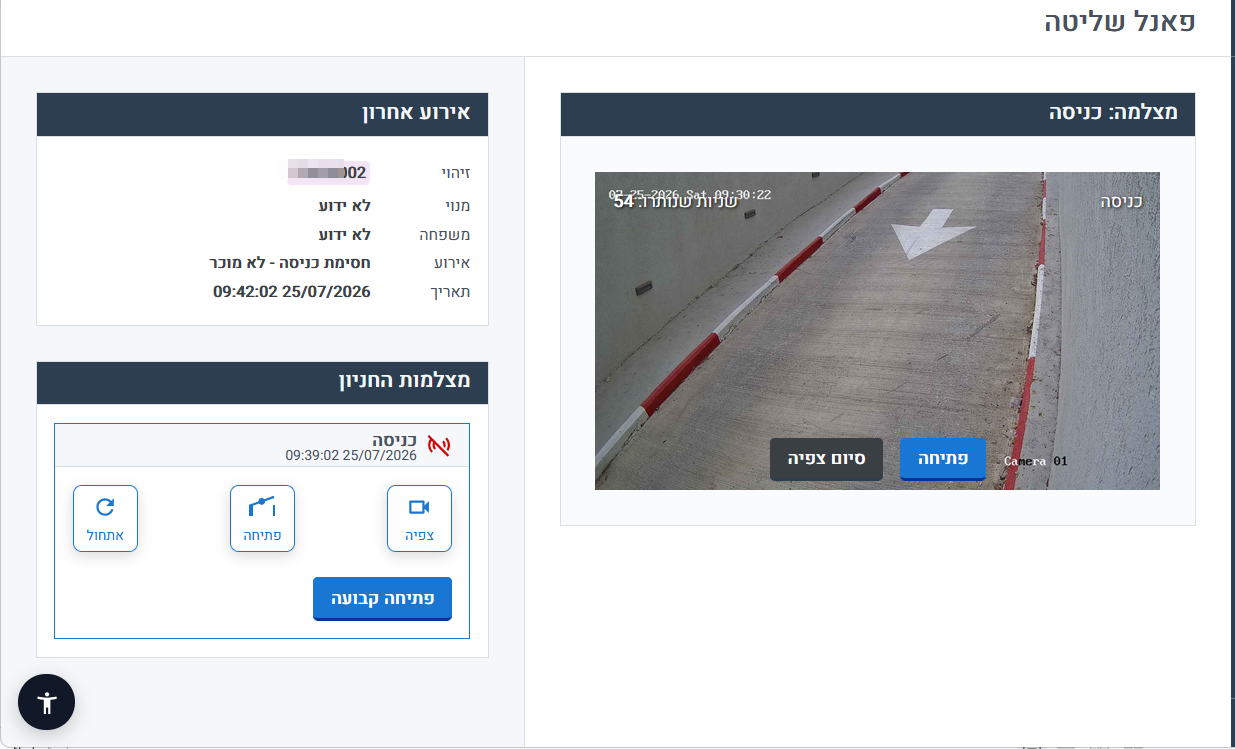

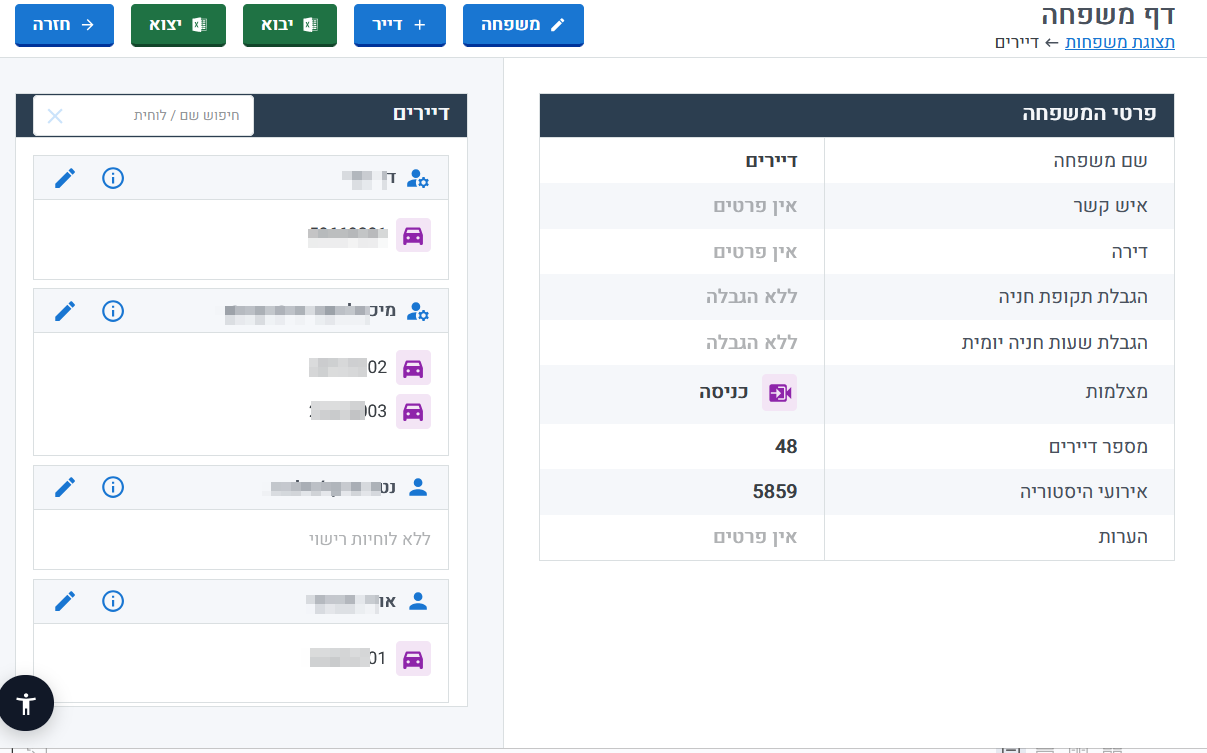

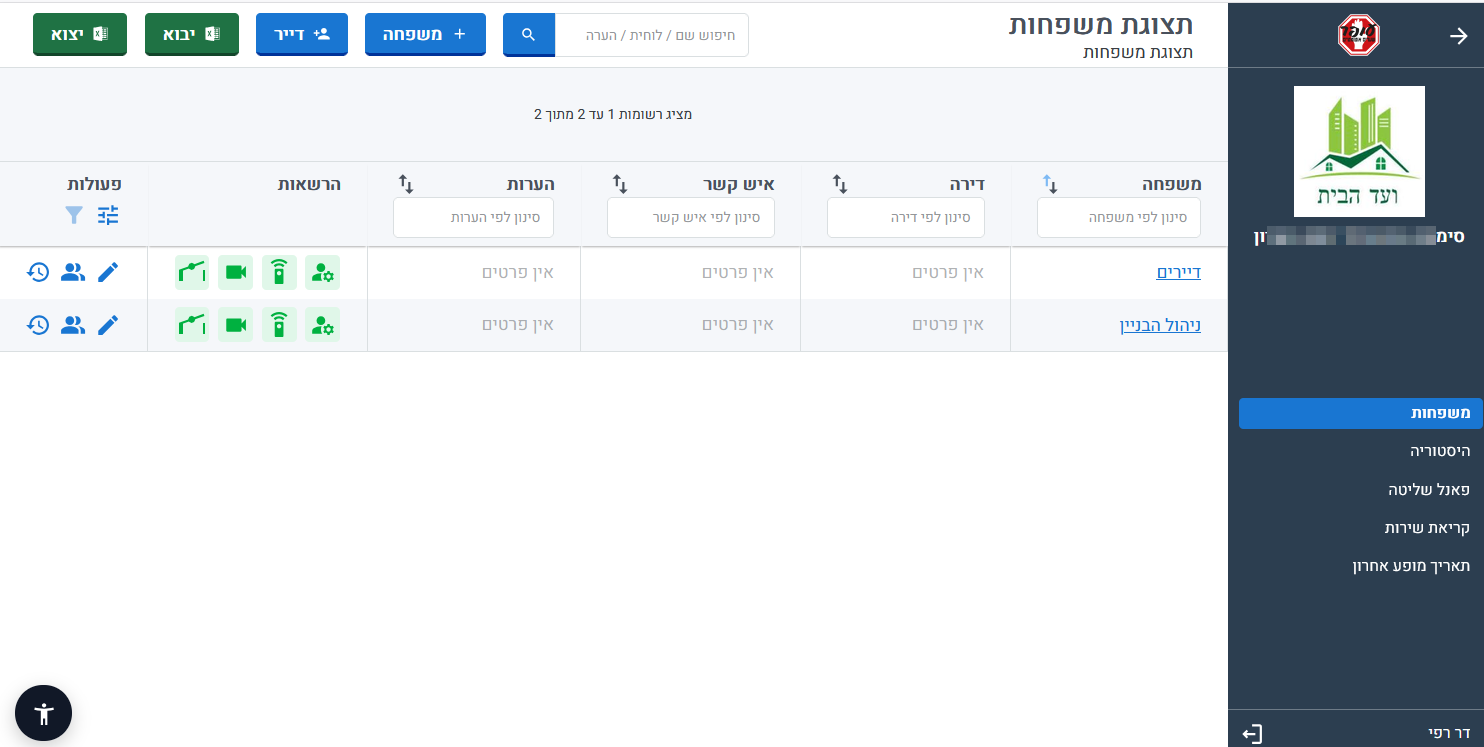

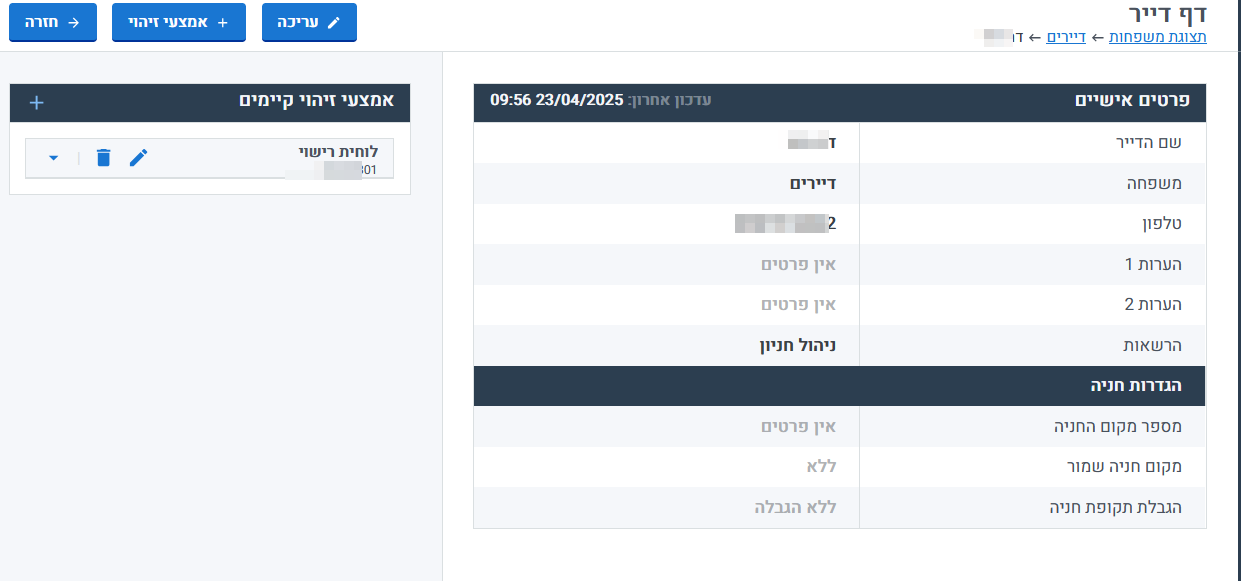

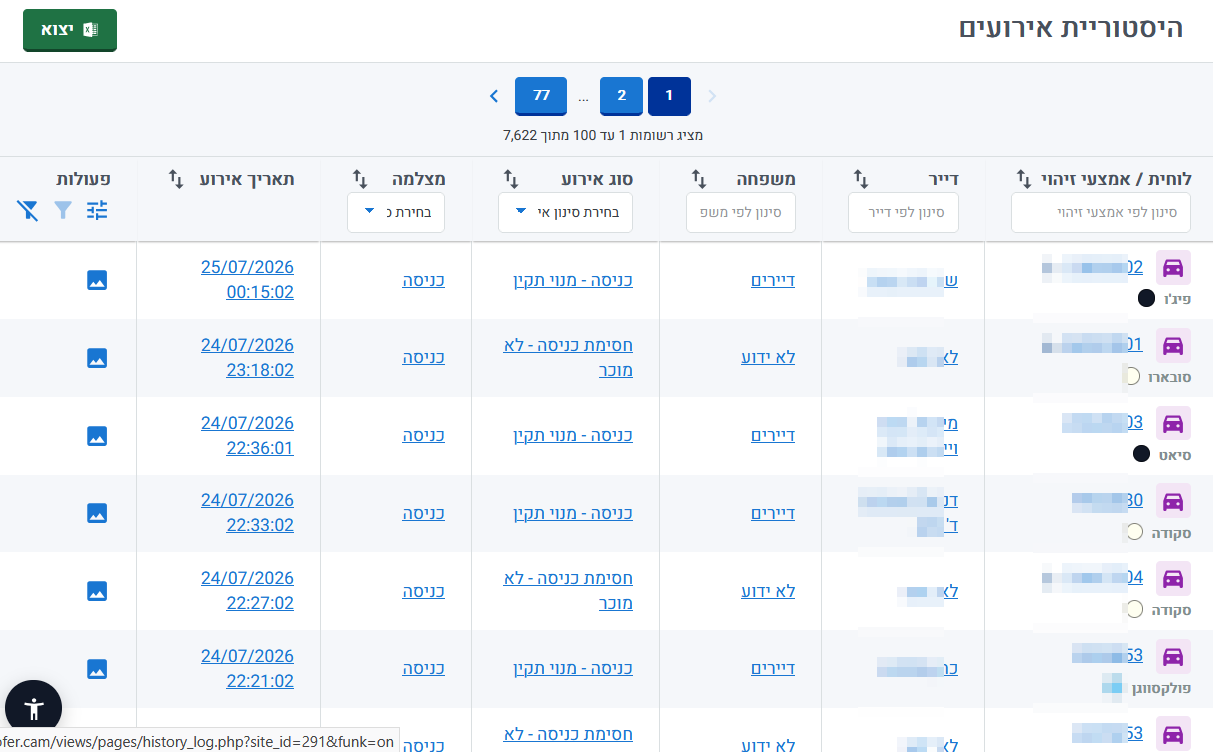

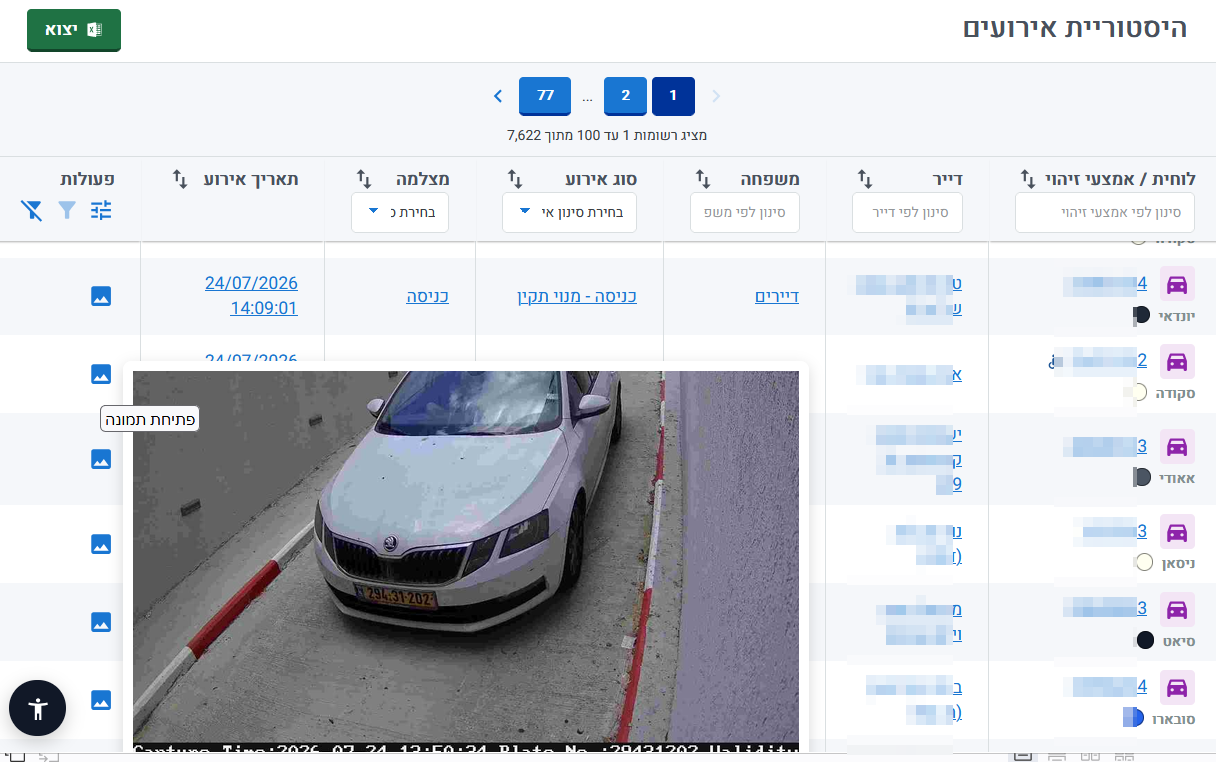

דוגמאות מ"ענן"/אתר הספק/מתקין:

ניתן להתרשם כאן גם מ- דוגמת האפליקציה (החינמית) של יצרן המצלמה!
